DIN6921六角头法兰面螺栓

所属分类：六角法兰螺栓
浏览次数：次
发布日期：2025-04-20 17:35:59

在线询价

咨询电话：18151178581

产品概述
性能特点
技术参数
商品评价

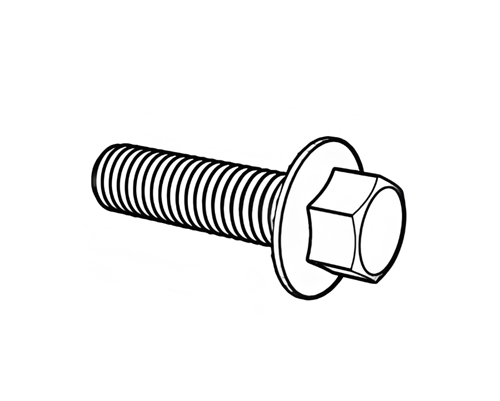

产品名称：六角头法兰面螺栓（带齿六角法兰面螺栓、平底六角法兰螺栓）

执行标准：德标DIN 6921 - 1983

产品概述：DIN6921德标法兰螺栓是遵循德国工业标准(DeutschesInstitutfür Normung，简称DIN)所制定的编号为6921的法兰螺栓。法兰螺栓主要由六角头部、法兰盘(六角下面的垫片与六角固定在一起)以及螺杆(带有外螺纹的圆柱体)三部分组成，通过与螺母配合使用，实现两个或多个零件之间的紧固连接。DIN6921德标法兰螺栓的显著特点在于其六角头部下方的法兰盘设计。这一设计不仅增大了螺栓头部的接触面积，提供了更大的扭矩传递能力，使得螺栓更易被拧紧，而且法兰盘的存在还能有效提升连接稳定性与易松动性能。

产品材料：碳钢（Q195、1008、10B21、35K、45K），合金钢（10B33、40Cr、SCM435、B7、7L），SUS304、SUS316、SUS316L、B8、B8M、不锈钢特材等客户指定材料

产品等级：4.8级、8.8级、10.9级、A2-50、A2-70、A4-70、A4-80、B8、B8M

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、清洗钝化，封闭等或客户指定表面处理方式

产品直径：M5-M20

产品长度：6mm-100mm长度可供选择与定制

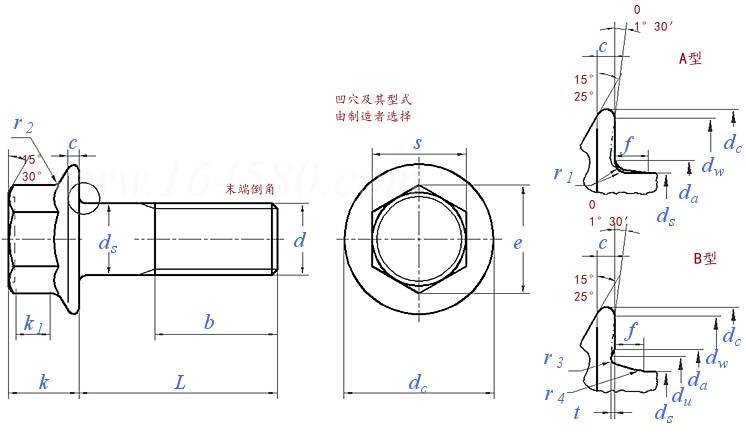

产品尺寸

尺寸单位: mm

螺纹规格
d

M10

M12

M14

M16

M20

P	螺距	粗牙
		细牙1
		细牙2
b	L≤125
	125＜L≤200
	L＞200
c	min
d_a	A型	max
	B型	max
d_c	max
d_s	max
	min
d_u	max
d_w	min
e	min
f	max
k	max
k₁	min
r₁	min
r₂	max
r₃	min
r₄	≈
s	max=公称
	min
t	max
	min

0.8	1	1.25	1.5	1.75	2	2	2.5
/	/	1	1.25	1.5	1.5	1.5	1.5
/	/	/	1	1.25	/	/	/
16	18	22	26	30	34	38	46
/	/	28	32	36	40	44	52
/	/	/	/	/	/	57	65
1	1.1	1.2	1.5	1.8	2.1	2.4	3
5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4
6.2	7.4	10	12.6	15.2	17.7	20.7	25.7
11.8	14.2	18	22.3	26.6	30.5	35	43
5	6	8	10	12	14	16	20
4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
5.5	6.6	9	11	13.5	15.5	17.5	22
9.8	12.2	15.8	19.6	23.8	27.6	31.9	39.9
8.71	10.95	14.26	16.5	17.62	19.86	23.15	29.87
1.4	2	2	2	3	3	3	4
5.4	6.6	8.1	9.2	11.5	12.8	14.4	17.1
2	2.5	3.2	3.6	4.6	5.1	5.8	6.8
0.25	0.4	0.4	0.4	0.6	0.6	0.6	0.8
0.3	0.4	0.5	0.6	0.7	0.9	1	1.2
0.1	0.1	0.15	0.2	0.25	0.3	0.35	0.4
3	3.4	4.3	4.3	6.4	6.4	6.4	8.5
8	10	13	15	16	18	21	27
7.78	9.78	12.73	14.73	15.73	17.73	20.67	26.67
0.15	0.2	0.25	0.3	0.35	0.45	0.5	0.65
0.05	0.05	0.1	0.15	0.15	0.2	0.25	0.3

螺纹长度b

①,e min. = 1.12 x s min.
②,材料：
a)钢，强度等级（材料）：8.8,10.9,12.9，标准DIN ISO 898-1
b)不锈钢，强度等级（材料）：A2-70，标准DIN 267-11
