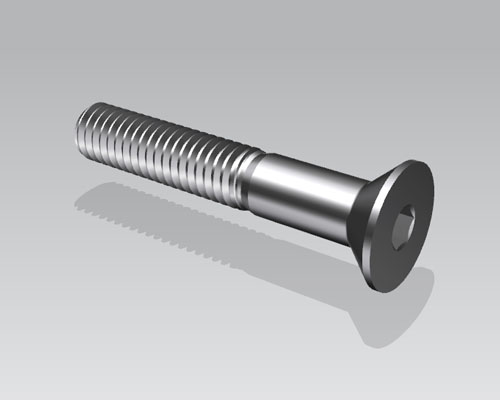

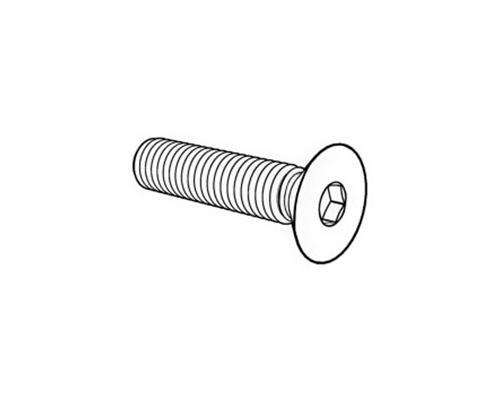

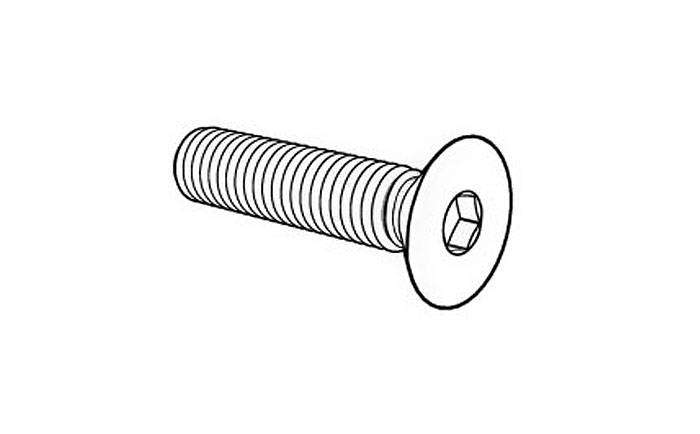

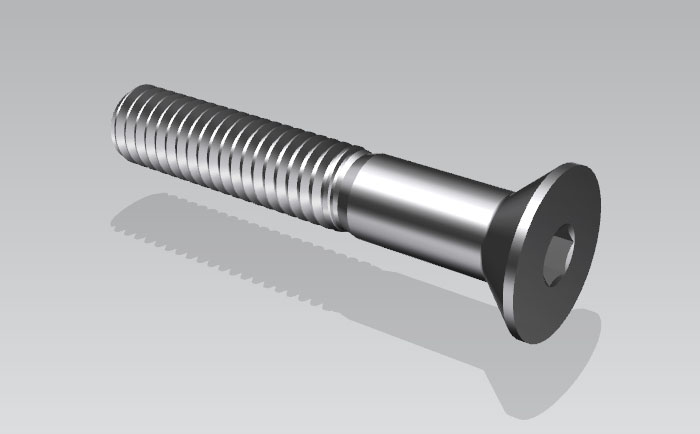

产品名称：不锈钢美制内六角平杯螺钉

执行标准：美标ASME B18.3-2012（Table 2A）

产品概述：美标不锈钢内六角沉头螺钉又叫美制内六角平头螺丝、平杯螺钉，又叫内六角皿头螺丝。内六角沉头螺钉的长度测量与其他螺钉是有区别的，其他螺钉是不包含头部尺寸的长度为实际长度，而内六角沉头螺钉的长度是包含头部长度在一起的长度为实际尺寸。由于头部是平面的在加上头部地下有着90°的角，所以可以使螺钉的整个头部都埋在提前预留的孔洞里，达到产品的整个平面看上去能达到同样高低平面的美观度。

产品材料：SUS304、SUS316、SUS316L、B8、B8M等客人指定材料

产品等级：A2-70、A2-80、A4-70、A4-80、B8、B8M等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、涂放松胶、清洗钝化等

产品直径：2#-56牙、4#-40牙，6#-32牙，8#-32牙，10#-24牙、12#-24牙、1/4-20牙（1/4-28牙）、5/16-18牙（5/16-24牙）、3/8-16牙（3/8-24牙）、7/16-14牙（7/16-20）、1/2-13牙(1/2-20牙)、9/16-12牙（9/16-18牙）、5/8-11牙（5/8-18牙）、3/4-10牙（3/4-16牙）、7/8-9牙（7/8-14牙）、1"-8牙

产品长度：1/4英寸-10英寸长度可供选择与定制

产品尺寸

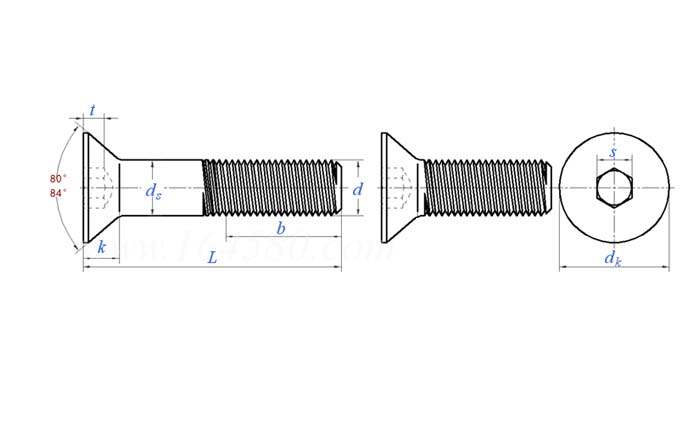

美制内六角沉头螺钉尺寸图

尺寸单位:inch

Screw Thread d		0#	1#	2#	3#	4#	5#	6#	8#	10#	1/4	5/16
Screw Thread d		0#	1#	2#	3#	4#	5#	6#	8#	10#	1/4	5/16
d	Nominal Diameter	0.06	0.073	0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.25	0.3125
PP	UNC	-	64	56	48	40	40	32	32	24	20	18
	UNF	80	72	64	56	48	44	40	36	32	28	24
	UNEF	-	-	-	-	-	-	-	-	-	32	32
ds	Max	0.06	0.073	0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.25	0.3125
ds	Min	0.0568	0.0695	0.0822	0.0949	0.1075	0.1202	0.1329	0.1585	0.184	0.2435	0.3053
dk	Theo.Sharp Max	0.138	0.168	0.197	0.226	0.255	0.281	0.307	0.359	0.411	0.531	0.656
dk	Abs. Min	0.117	0.143	0.168	0.193	0.218	0.24	0.263	0.311	0.359	0.48	0.6
k	Ref	0.044	0.054	0.064	0.073	0.083	0.09	0.097	0.112	0.127	0.161	0.198
s	Nominal Size	-	-	-	1/16	1/16	5/64	5/64	3/32	1/8	5/32	3/16
s	Nominal Size	0.035	0.05	0.05	0.062	0.062	0.078	0.078	0.094	0.125	0.156	0.188
t	Min	0.025	0.031	0.038	0.044	0.055	0.061	0.066	0.076	0.087	0.111	0.135
b	Min	0.5	0.62	0.62	0.62	0.75	0.75	0.75	0.88	0.88	1	1.12
α	±2°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°

Screw Thread d		3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
Screw Thread d		3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
d	Nominal Diameter	0.375	0.4375	0.5	0.625	0.75	0.875	1	1.125	1.25	1.375	1.5
PP	UNC	16	14	13	11	10	9	8	7	7	6	6
	UNF	24	20	20	18	16	14	12	12	12	12	12
	UNEF	32	28	28	24	20	20	20	18	18	18	18
ds	Max	0.375	0.4375	0.5	0.625	0.75	0.875	1	1.125	1.25	1.375	1.5
ds	Min	0.3678	0.4294	0.4919	0.6163	0.7406	0.8647	0.9886	1.1086	1.2336	1.3568	1.4818
dk	Theo.Sharp Max	0.781	0.844	0.938	1.188	1.438	1.688	1.938	2.188	2.438	2.688	2.938
dk	Abs. Min	0.72	0.781	0.872	1.112	1.355	1.604	1.841	2.079	2.316	2.553	2.791
k	Ref	0.234	0.234	0.251	0.324	0.396	0.468	0.54	0.611	0.683	0.755	0.827
s	Nominal Size	7/32	1/4	5/16	3/8	1/2	9/16	5/8	3/4	7/8	7/8	1
s	Nominal Size	0.219	0.25	0.312	0.375	0.5	0.562	0.625	0.75	0.875	0.875	1
t	Min	0.159	0.159	0.172	0.22	0.22	0.248	0.297	0.325	0.358	0.402	0.435
b	Min	1.25	1.38	1.5	1.75	2	2.25	2.5	2.81	3.12	3.44	3.75
α	±2°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°
