产品名称：美标十字盘头机螺钉

执行标准：美标ASME/ANSI B 18.6.3（Table 18）

产品概述：美标十字盘头几螺钉又称作美制十字圆头机牙螺丝，主要的使用方式是配合预留的内螺纹孔进行产品零件连接的。1、在标准中与国标GB818、国际标准ISO 7045等类似，但是在螺纹上就是有很大的差距，螺纹上是遵循美标UNC与UNF的标准。2、材料选择中一般会选择非热处理低碳钢，如1006~1022等材料洛氏硬度在HRB69-100，当机械螺钉规定硬度时，应采用中低碳钢制造，如含硼或不含硼1018~1038 洛氏硬度在HRC25-38。3、十字盘头机螺钉广泛应用在各个领域如电子电器、仪器仪表、包装机械、医疗器械、机械工业等领域，一些直径只有0#，2#的小螺钉还会应用在手机等精密零件中。

产品材料：碳钢（1008、1022、10B21、35K、45K），合金钢（10B33、40Cr、SCM435）、B7、B7M、A320 L7/L7M等

产品等级：美制2级、美制5级、美制8级、美制10级、12.9级等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理

产品直径：2#-56牙、4#-40牙，6#-32牙，8#-32牙，10#-24牙、/12#-24牙,1/4-20牙、5/16-18牙、3/8-16牙、7/16-14牙、1/2-13牙、9/16-12牙、5/8-11牙、3/4-10牙

产品长度：1/4英寸-20英寸长度可供选择与定制

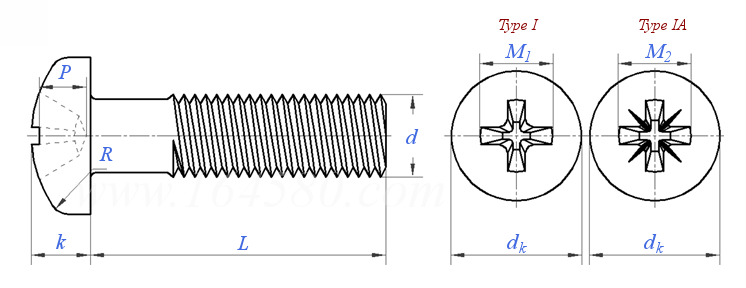

产品尺寸

尺寸单位:inch

螺纹尺寸
d

10#

d	公称
PP
d_k	最大值
	最小值
k	最大值
	最小值
R	最小值
槽号	槽号
M₁	参考值
M₂	参考值
P	插入深度, I型	最大值
		最小值
	插入深度, IA型	最大值
		最大值

0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1640	0.1900
/	64.0	56.0	48.0	40.0	40.0	32.0	32.0	24.0
0.116	0.142	0.167	0.193	0.219	0.245	0.270	0.322	0.373
0.104	0.130	0.155	0.180	0.205	0.231	0.256	0.306	0.357
0.044	0.053	0.062	0.071	0.080	0.089	0.097	0.115	0.133
0.036	0.044	0.053	0.062	0.070	0.079	0.087	0.105	0.122
0.005	0.005	0.010	0.010	0.010	0.015	0.015	0.015	0.020
0	0	1	1	1	2	2	2	2
0.060	0.067	0.097	0.105	0.115	0.152	0.159	0.175	0.192
0.060	0.067	0.097	0.105	0.115	0.147	0.155	0.170	0.185
0.032	0.040	0.052	0.061	0.071	0.072	0.080	0.097	0.113
0.014	0.022	0.034	0.043	0.053	0.046	0.055	0.071	0.089
0.033	0.040	0.053	0.062	0.072	0.068	0.076	0.092	0.108
0.017	0.024	0.037	0.046	0.056	0.050	0.058	0.074	0.090

螺纹尺寸
d

12#

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

d	公称
PP
d_k	最大值
	最小值
k	最大值
	最小值
R	最小值
槽号	槽号
M₁	参考值
M₂	参考值
P	插入深度, I型	最大值
		最小值
	插入深度, IA型	最大值
		最大值

0.2160	0.2500	0.3125	0.3750	0.4375	0.5000	0.5625	0.6250	0.7500
24.0	20.0	18.0	16.0	14.0	13.0	12.0	11.0	10.0
0.425	0.492	0.615	0.740	0.863	0.987	1.041	1.172	1.435
0.407	0.473	0.594	0.716	0.837	0.958	1.000	1.125	1.375
0.151	0.175	0.218	0.261	0.305	0.348	0.391	0.434	0.521
0.139	0.162	0.203	0.244	0.284	0.325	0.366	0.406	0.488
0.025	0.035	0.040	0.040	0.050	0.055	0.065	0.075	0.085
3	3	4	4	4	4	4	5	5
0.252	0.274	0.343	0.382	0.406	0.428	0.458	0.575	0.621
0.247	0.266	0.334	0.370	0.392	0.413	0.444	0.558	0.602
0.124	0.144	0.173	0.213	0.239	0.260	0.292	0.310	0.349
0.098	0.118	0.149	0.190	0.214	0.235	0.268	0.281	0.322
0.117	0.137	0.164	0.201	0.224	0.246	0.277	0.295	0.341
0.099	0.119	0.146	0.183	0.206	0.228	0.259	0.274	0.320

①,ds应不小于2A级螺纹最小中径，并不大于公称（基本）螺纹大径。
②,机械螺钉的螺纹长度： 1）螺纹规格≤5#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。公称长度＞3倍公称直径到 1-1/8 in 的，允许头下肩距最大不超过2倍螺距。若无其他规定，长螺钉的最小螺纹长度为1 in 。 2）螺纹规格≥6#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。公称长度＞3倍公称直径到 2 in 的，允许头下螺纹肩距最大不超过2倍螺距。若无其他规定，长螺钉的最小螺纹长度为 1.5 in 。
③,机械螺钉材料 1)非热处理低碳钢，如1006~1022 硬度HRB69-100 2)当机械螺钉规定硬度时，应采用中低碳钢制造，如含硼或不含硼1018~1038 硬度HRC25-38
