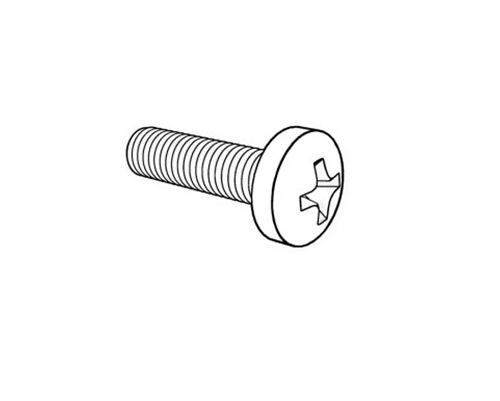

产品名称：十字槽球面矮圆柱头螺钉

执行标准：德标 DIN 7985 - 1990

产品概述：十字槽球面矮圆柱头螺钉又称作为十字槽皇冠头螺钉、德标也叫十字盘头机螺钉。DIN7985球面圆柱头螺钉与GB818十字盘头螺钉尺寸方面差异不是太大，但是公差与外型上还是有差异的，DIN7985的头部呈现小于等于5°斜角的圆柱头上面+一个弧度顶面，所以我们在产品选择上还是要根据自己所需的标准来判断是否适合自己。

产品材料：碳钢（Q195、1008、10B21、35K、45K），合金钢（10B33、40Cr、SCM435）、B7、B7M、A320 L7/L7M,SUS304、SUS316、B8、B8M等

产品等级：4.8级、8.8级、10.9级、12.9级、A2-70、A4-80等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理

产品直径：M3-M16

产品长度：3mm-200mm长度可供选择与定制

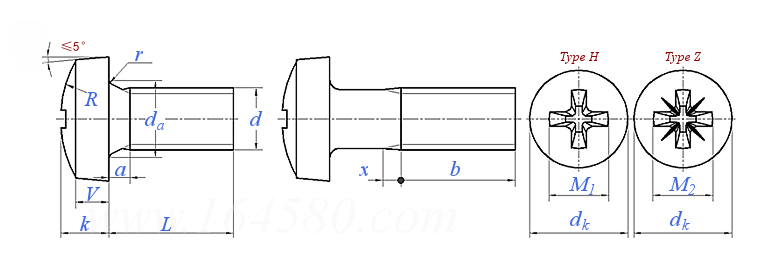

产品尺寸

尺寸单位:mm

螺纹规格
d

M1.6

M2.5

(M3.5)

M10

P	螺距
a	最大值
b	最小值
d_a	最大值
d_k	最大值=公称
	最小值
k	公称
	最大值
	最小值
r	最大值
R	≈
V	≈
x	最大值
槽号
M₁	≈
M₂	≈
深度	十字槽 H型	最小值
		最大值
	十字槽 Z型	最小值
		最大值

0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
15	16	18	19	20	22	25	28	34	40
2.1	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
3.2	4	5	6	7	8	10	12	16	20
2.9	3.7	4.7	5.7	6.64	7.64	9.64	11.57	15.57	19.48
1.3	1.6	2	2.4	2.7	3.1	3.8	4.6	6	7.5
1.42	1.72	2.12	2.52	2.82	3.25	3.95	4.75	6.15	7.68
1.18	1.48	1.88	2.28	2.58	2.95	3.65	4.45	5.85	7.32
0.1	0.1	0.1	0.1	0.2	0.2	0.2	0.25	0.4	0.4
3	4	5	6	7	8	10	12	16	20
0.8	1.1	1.3	1.6	1.9	2	2.5	3	3.7	4.8
0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
0	1	1	1	2	2	2	3	4	4
1.8	2.5	2.7	3.1	4.2	4.6	5.3	6.8	9	10.2
1.8	2.4	2.6	3	4	4.3	5	6.7	8.8	9.9
0.72	1.1	1.3	1.7	1.74	2.04	2.77	3.03	4.18	5.38
1.02	1.4	1.6	2	2.24	2.54	3.27	3.53	4.68	5.88
0.92	1.1	1.27	1.68	1.65	1.9	2.64	3.02	4.06	5.23
1.17	1.35	1.52	1.93	2.11	2.36	3.1	3.48	4.52	5.69

千件钢制重≈kg
