产品名称：六角焊接螺母

执行标准：日标SAE J 483 - 2006

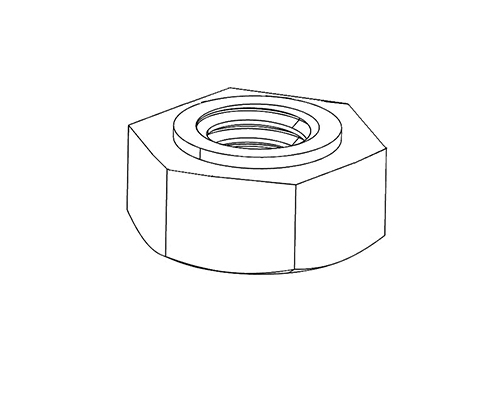

产品概述：日标无焊点焊接螺母又叫SAE J 483无焊点凸焊螺帽、日标六角无焊点碰焊螺母。六角焊接螺母解决了普通螺母无法固定母体的问题，它的外形是一面和六角螺母一样，另一面有三个焊点和一个凸圆台，凸圆台的作用是定位圈，主要起到定位钣金上的预留孔里，防止焊接时螺母偏移，还有一些焊接螺母因母件太薄所以就取消了定位圈，称为无定位圈焊接螺母，也有在焊接时无需3个焊钉的存在，选择的正常定位圈没有焊点的螺母，称之为六角无焊点焊接螺母。

产品材料：可选材料304、316、1008、Q195、ML08AL、Q235、1008AL、45#钢、A3等客户指定材料

产品等级：美制2级，美制5级、美制8级、4级、6级、A2-70、A4、A4-50、A4-80等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、路锈宝、锈钛克等客户指定表面处理

产品直径：M3-0.5牙、M4-0.7牙、M5-0.8牙、M6-1.0牙、M7-1.0牙、M8-1.25牙、(M8-1.0牙)、M10-1.5牙(M10-1.5牙,M10-1.25牙)、M12-1.75牙(M12-1.5牙，M12-1.25牙)、M14-2.0牙(M14-1.5牙)、M16-2.0牙(M16-1.5牙)、M18-2.5牙(M18-2.0牙，M18-1.5牙、)M20-2.5牙(M20-2.0牙，M20-1.5牙)、M22-2.5牙、M24-3.0牙(M20-2.0牙)、M27-3牙、M30-3.5牙(M30-2.0牙)、M33-3.5牙、M36-4.0牙(M36-3.0牙)、M39-4.0牙(M39-3.0牙)等

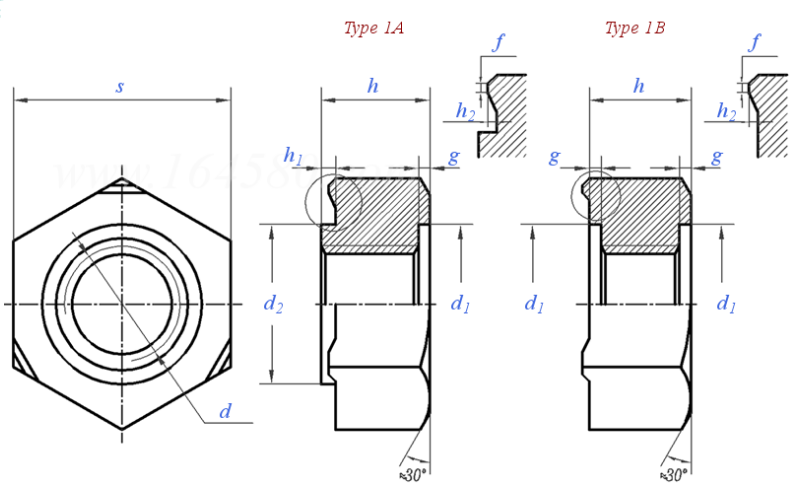

产品尺寸

尺寸单位:mm

螺纹尺寸
d

M10

M12

P	螺距	粗牙
		细牙
		细牙
s	最大值
	最小值
h	强度5级	最大值
		最小值
	强度8级	最大值
		最小值
d₁	≈
d₂	公称
	最大值
	最小值
h₁	最大值
	最小值
g	1A	最大值
		最小值
	1B	最大值
		最小值
f
h₂	1A	最大值
		最小值
	1B	最大值
		最小值

0.7	0.8	1	1.25	1.5	1.75
-	-	-	1	1	1.25
-	-	-	-	1.25	1.5
11	11	13	15	17	19
10.57	10.57	12.57	14.57	16.57	18.48
5	5	6	7.5	9	11
4.7	4.7	5.7	7.14	8.64	10.57
5	5	6	7.5	10	12
4.7	4.7	5.7	7.14	9.64	11.57
7	7	9	11	13	15
7	7	9	11	13	15
6.9	6.9	8.9	10.9	12.9	14.9
6.7	6.7	8.7	10.7	12.7	14.7
0.8	0.8	0.8	0.8	1.2	1.2
0.6	0.6	0.6	0.6	1	1
0.5	0.5	0.5	0.5	0.7	0.7
0.3	0.3	0.3	0.3	0.5	0.5
0.8	0.8	0.8	0.8	1	1
0.6	0.6	0.6	0.6	0.8	0.8
0.2~1	0.2~1	0.2~1	0.2~1.2	0.2~1.2	0.2~1.2
0.5	0.5	0.5	0.5	0.7	0.7
0.3	0.3	0.3	0.3	0.5	0.5
0.8	0.8	0.8	0.8	1	1
0.6	0.6	0.6	0.6	0.8	0.8
