产品名称：美标窄平垫圈SAE型

执行标准：美标ANSI B 18.22.1（Table 1）N型

产品概述：美标平垫圈SAE型又称作美标窄垫圈，美制N型华司，美标介子。A型美标平垫圈一般又两个系列，“窄”系列（N）和“宽”系列（W）。窄系列被称为SAE美标窄平垫圈，宽系列被称为USS美标宽平垫圈，加大平垫。A型平垫圈这些规格和所有其他规格的内径、外径和厚度都是有规律的。平垫圈的等级与螺栓螺母有些不同，碳钢系列的平垫圈等级有维氏硬度100HV平垫圈，200HV镀锌平垫、300HV高强度发黑垫圈、35-48HRC加硬高强度平垫圈，不锈钢美制SAE平垫有304美标窄垫圈，316,316L等不锈钢美制平垫。硬度也可以做100HV，140HV，200HV等跟高的硬度。

产品材料：304、316、316L、2507、Q235、SPCC、Q235B、35#钢、45#钢、50#钢等

产品等级：100HV、140HV、200HV、300HV、380HV、450HV等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、路锈宝、锈钛克等客户指定表面处理

产品直径：φ6#、φ8#、φ10#、φ12#、φ1/4、φ5/16、φ3/8、φ7/16、φ1/2、φ9/16、φ5/8、φ3/4、φ7/8、φ1"、φ1-1/8、φ1-1/4、φ1-1/2、φ1-5/8、φ1-3/4、φ2"、φ2-1/2牙、φ3"、φ3-1/2、φ4"牙

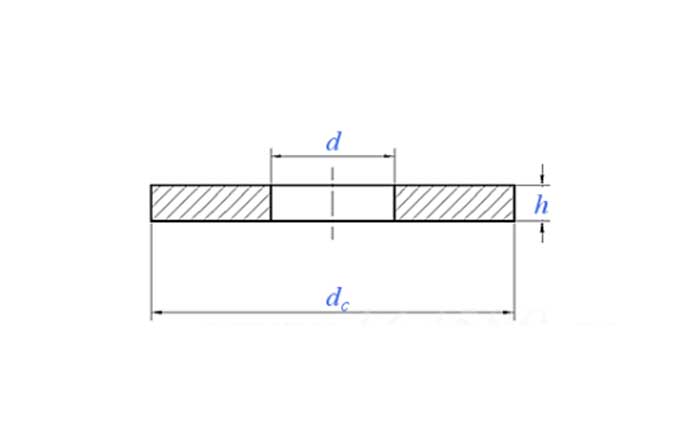

产品尺寸

尺寸单位:inch

公称直径

10#

3/16

12#

1/4
N

1/4
W

5/16
N

5/16
W

3/8
N

3/8
W

7/16
N

公称直径
类型
d	公称
	最大值
	最小值
d_c	公称
	最大值
	最小值
h	公称
	最大值
	最小值

-	-	-	0.138	0.164	0.190	0.188	0.216	0.250	0.250	0.312	0.312	0.375	0.375	0.438
-	-	-	-	-	-	-	-	N	W	N	W	N	W	N
0.078	0.094	0.125	0.156	0.188	0.219	0.250	0.250	0.281	0.312	0.344	0.375	0.406	0.438	0.469
0.078	0.094	0.133	0.164	0.196	0.227	0.265	0.265	0.296	0.327	0.359	0.390	0.421	0.453	0.484
0.073	0.089	0.120	0.151	0.183	0.214	0.245	0.245	0.276	0.307	0.339	0.370	0.401	0.433	0.464
0.188	0.250	0.312	0.375	0.438	0.500	0.562	0.562	0.625	0.734*	0.688	0.875	0.812	1.000	0.922
0.188	0.250	0.320	0.390	0.453	0.515	0.577	0.577	0.640	0.749	0.703	0.905	0.827	1.030	0.937
0.183	0.245	0.307	0.370	0.433	0.495	0.557	0.557	0.620	0.727	0.681	0.868	0.805	0.993	0.915
0.020	0.020	0.032	0.049	0.049	0.049	0.049	0.065	0.065	0.065	0.065	0.083	0.065	0.083	0.065
0.025	0.025	0.040	0.065	0.065	0.065	0.065	0.080	0.080	0.080	0.080	0.104	0.080	0.104	0.080
0.016	0.016	0.025	0.036	0.036	0.036	0.036	0.051	0.051	0.051	0.051	0.064	0.051	0.064	0.051

公称直径

7/16
W

1/2
N

1/2
W

9/16
N

9/16
W

5/8
N

5/8
W

3/4
N

3/4
W

7/8
N

7/8
W

1
N

1
W

1-1/8
N

1-1/8
W

公称直径
类型
d	公称
	最大值
	最小值
d_c	公称
	最大值
	最小值
h	公称
	最大值
	最小值

0.438	0.500	0.500	0.562	0.562	0.625	0.625	0.750	0.750	0.875	0.875	1.000	1.000	1.125	1.125
W	N	W	N	W	N	W	N	W	N	W	N	W	N	W
0.500	0.531	0.562	0.594	0.625	0.656	0.688	0.812	0.812	0.938	0.938	1.062	1.062	1.250	1.250
0.515	0.546	0.577	0.609	0.640	0.686	0.718	0.842	0.842	0.968	0.968	1.092	1.092	1.280	1.280
0.495	0.526	0.557	0.589	0.620	0.649	0.681	0.805	0.805	0.931	0.931	1.055	1.055	1.243	1.243
1.250	1.062	1.375	1.156*	1.469*	1.312	1.750	1.469*	2.000	1.750	2.250	2.000	2.500	2.250	2.750
1.280	1.092	1.405	1.186	1.499	1.342	1.780	1.499	2.030	1.780	2.280	2.030	2.530	2.280	2.780
1.243	1.055	1.368	1.149	1.462	1.305	1.743	1.462	1.993	1.743	2.243	1.993	2.493	2.243	2.743
0.083	0.095	0.109	0.095	0.109	0.095	0.134	0.134	0.148	0.134	0.165	0.134	0.165	0.134	0.165
0.104	0.121	0.132	0.121	0.132	0.121	0.160	0.160	0.177	0.160	0.192	0.160	0.192	0.160	0.192
0.064	0.074	0.086	0.074	0.086	0.074	0.108	0.108	0.122	0.108	0.136	0.108	0.136	0.108	0.136

公称直径

1-1/4
N

1-1/4
W

1-3/8
N

1-3/8
W

1-1/2
N

1-1/2
W

1-5/8

1-3/4

1-7/8

2-1/4

2-1/2

2-3/4

公称直径
类型
d	公称
	最大值
	最小值
d_c	公称
	最大值
	最小值
h	公称
	最大值
	最小值

1.250	1.250	1.375	1.375	1.500	1.500	1.625	1.750	1.875	2.000	2.250	2.500	2.750	3.000
N	W	N	W	N	W	-	-	-	-	-	-	-	-
1.375	1.375	1.500	1.500	1.625	1.625	1.750	1.875	2.000	2.125	2.375	2.625	2.875	3.125
1.405	1.405	1.530	1.545	1.655	1.670	1.795	1.920	2.045	2.170	2.420	2.670	2.940	3.190
1.368	1.368	1.493	1.490	1.618	1.615	1.740	1.865	1.990	2.115	2.365	2.615	2.865	3.115
2.500	3.000	2.750	3.250	3.000	3.500	3.750	4.000	4.250	4.500	4.750	5.000	5.250	5.500
2.530	3.030	2.780	3.295	3.030	3.545	3.795	4.045	4.295	4.545	4.795	5.045	5.315	5.565
2.493	2.993	2.743	3.240	2.993	3.490	3.740	3.990	4.240	4.490	4.740	4.990	5.240	5.490
0.165	0.165	0.165	0.180	0.165	0.180	0.180	0.180	0.180	0.180	0.220	0.238	0.259	0.284
0.192	0.192	0.192	0.213	0.192	0.213	0.213	0.213	0.213	0.213	0.248	0.280	0.310	0.327
0.136	0.136	0.136	0.153	0.136	0.153	0.153	0.153	0.153	0.153	0.193	0.210	0.228	0.249

①,A型平垫圈优选规格是标准的最主要部分。一般又两个系列，在SAE中成为“窄”系列（N）和“宽”系列（W）。窄系列被称为SAE平垫圈，宽系列被称为USS平垫圈。A型平垫圈这些规格和所有其他规格的内径、外径和厚度都是有规律的。
②,外径为0.734、1.156和1.469的三个尺寸已取消。
