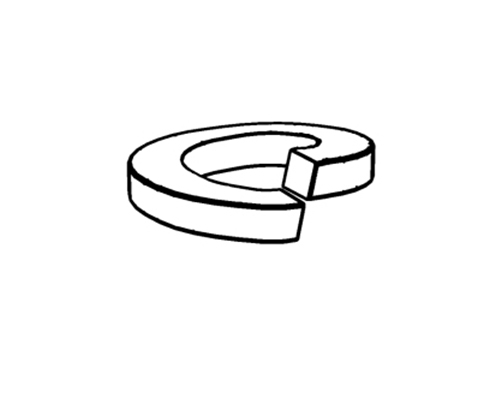

产品名称：美标弹簧垫圈

执行标准：美标ASME/ANSI B 18.21.1（Table 1）

产品概述：美标弹簧垫圈也称作为美制弹垫、弹簧介子、开口垫圈，开口垫圈主要作用是拧紧螺母以后，弹簧垫圈会给上端的螺母一个弹力，从而抵紧螺母，增大螺母和产品之间的摩擦力使其螺母不易脱落，而起到锁紧功能。弹簧垫圈可分轻型弹垫（GB93、DIN127、UNI 1751、ASME/ANSI B 18.21.1（Table 1））、重型弹垫（GB 7244 - 1987、ASME/ANSI B 18.21.1（Table 2）、SAE J 2655 - 2015）。弹垫与平垫的区别：弹簧垫圈可以起到防松加大预紧力的功能，而平垫圈没有这项功能，平垫可以用来增大紧固接触面积，防止螺栓与工件的摩擦，保护连接件的表面防止螺栓螺母拧紧时划伤工件表面。

产品材料：304、316、316L、70#钢，65Mn、钢等

产品等级：100HV、410-530HV、430-510HV、430-530HV等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、路锈宝、锈钛克等客户指定表面处理

产品直径：φ3#、φ3#、φ4#、φ5#、φ6#、φ8#、φ10#、φ12#、φ1/4、φ5/16、φ3/8、φ7/16、φ1/2、φ9/16、φ5/8、φ3/4、φ7/8、φ1"、φ1-1/8、φ1-1/4、φ1-1/2、φ1-5/8、φ1-3/4、φ2"、φ2-1/2牙、φ3"、φ3-1/2、φ4"牙

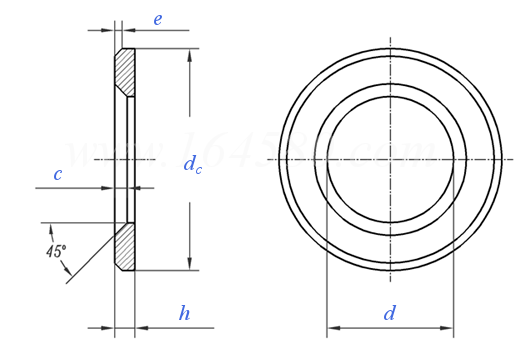

产品尺寸


尺寸单位:mm

规格

10#

12#

1/4

5/16

3/8

7/16

1/2

d	公称
	最大值
	最小值
d_c	最大值
h	最小值
n	最小值
n₁	最小值

0.0860	0.0990	0.1120	0.1250	0.1380	0.1640	0.1900	0.2160	0.2500	0.3125	0.3750	0.4375	0.5000
0.094	0.107	0.120	0.133	0.148	0.174	0.200	0.227	0.260	0.322	0.385	0.450	0.512
0.088	0.101	0.114	0.127	0.141	0.167	0.193	0.220	0.252	0.314	0.377	0.440	0.502
0.182	0.209	0.223	0.252	0.266	0.307	0.350	0.391	0.489	0.593	0.688	0.784	0.879
0.025	0.031	0.031	0.040	0.040	0.047	0.056	0.063	0.077	0.097	0.115	0.133	0.151
0.040	0.047	0.047	0.055	0.055	0.062	0.070	0.077	0.110	0.130	0.145	0.160	0.176
0.028	0.033	0.033	0.038	0.038	0.043	0.049	0.054	0.077	0.091	0.101	0.112	0.123

规格

9/16

5/8

11/16

3/4

13/16

7/8

15/16

1-1/16

1-1/8

1-3/16

1-1/4

1-5/16

d	公称
	最大值
	最小值
d_c	最大值
h	最小值
n	最小值
n₁	最小值

0.5625	0.6250	0.6875	0.7500	0.8125	0.8750	0.9375	1.0000	1.0625	1.1250	1.1875	1.2500	1.3125
0.574	0.641	0.704	0.766	0.832	0.894	0.958	1.024	1.087	1.153	1.217	1.280	1.344
0.564	0.628	0.691	0.753	0.816	0.878	0.941	1.003	1.066	1.129	1.192	1.254	1.317
0.975	1.087	1.186	1.285	1.387	1.489	1.590	1.700	1.803	1.903	2.001	2.104	2.203
0.170	0.189	0.207	0.226	0.246	0.266	0.284	0.306	0.326	0.345	0.364	0.384	0.403
0.193	0.210	0.227	0.244	0.262	0.281	0.298	0.319	0.338	0.356	0.373	0.393	0.410
0.135	0.147	0.159	0.171	0.183	0.197	0.209	0.223	0.237	0.249	0.261	0.275	0.287

昆山乐扣金属制品有限公司

内销：18151176648

外销：18151178581

地址：昆山市周市镇康庄路77号3号厂房

邮箱：kslekou@163.com


微信扫一扫

网站地图 | RSS | XML Powered by 祥云平台免责声明

规格

1-3/8

1-7/16

1-1/2

1-5/8

1-3/4

1-7/8

2-1/4

2-1/2

2-3/4

d	公称
	最大值
	最小值
d_c	最大值
h	最小值
n	最小值
n₁	最小值

1.3750	1.4375	1.5000	1.6250	1.7500	1.8750	2.0000	2.2500	2.5000	2.7500	3.0000
1.408	1.472	1.534	1.663	1.789	1.914	2.039	2.293	2.543	2.793	3.043
1.379	1.442	1.504	1.633	1.758	1.883	2.008	2.262	2.512	2.762	3.012
2.301	2.396	2.491	2.694	2.820	2.945	3.144	3.398	3.648	3.910	4.160
0.422	0.440	0.458	0.458	0.458	0.458	0.496	0.496	0.496	0.526	0.526
0.427	0.442	0.458	0.491	0.491	0.491	0.526	0.526	0.526	0.532	0.532
0.299	0.309	0.321	0.344	0.344	0.344	0.368	0.368	0.368	0.372	0.372
