12.9级高强度内六角圆柱头平垫弹垫组合螺钉，其螺钉的尺寸遵循DIN912或者GB70-85滚花螺钉，平垫尺寸依据GB9074.24,而弹垫的尺寸依据GB9074.26的标准。对于12.9级的强度来说核心优势集中在高强度性能与一体化结构设计。首先，力学性能优异，其性能可依据ISO898-1,其最小抗拉强度可达1220MPa，屈服强度不低于1100MPa，成品硬度严格控制在HRC39～44区间，经过调质热处理后，兼顾高强度与良好韧性，不易发生断裂或变形。而螺钉的材料本体采用了40Cr、SCM435、42CrMo等铬钼合金钢制造而成，区别于普通碳钢螺钉，耐磨、抗疲劳、抗冲击性能大幅提升，可长期承受重载载荷。

三组合的意思为在螺纹成型以前，就将平垫与弹垫放在碾槽径的光杆上后再搓牙成型，这样平垫与弹垫将在螺钉上无法脱落，这里值得我们注意的地方就是热处理的问题，我们是套圈搓牙成型后热处理还是在热处理后套圈搓牙？因为12.9级的螺钉与平垫还有弹垫的材质与机械性能都是不一样的，所以我们需要再所有的单独产品热处理好后再搓牙成型，但是这样对于牙板的损耗特别大，所以产品的单价也随之增高。而这种组合结构彻底解决了传统分体螺钉装配时漏装、错装垫片、垫片遗失的问题，极大提升自动化装配效率，适配规模化工业生产。其中平垫可扩大承压面积，弹垫可实现基础防松，双重结构让紧固稳定性远超普通单头螺钉，适配设备振动工况的使用需求。

我们还需要注意的地方就是高强度螺钉在做电镀锌后，需要将螺钉放入保温箱中一段时间进行驱氢处理，不然螺钉会容易出现氢脆的现象。同时乐扣金属制品可以定制各种组合件，如英制与美制的内六角，外六角以及各种头型各种垫圈的组合螺钉。

产品图片

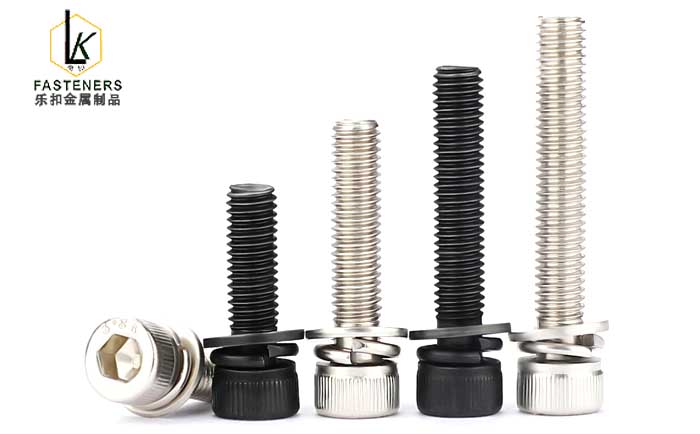

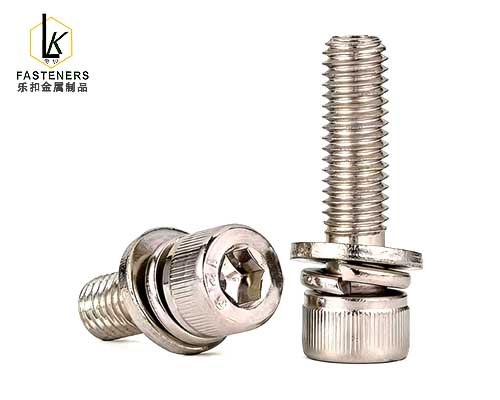

12.9级三组合螺丝

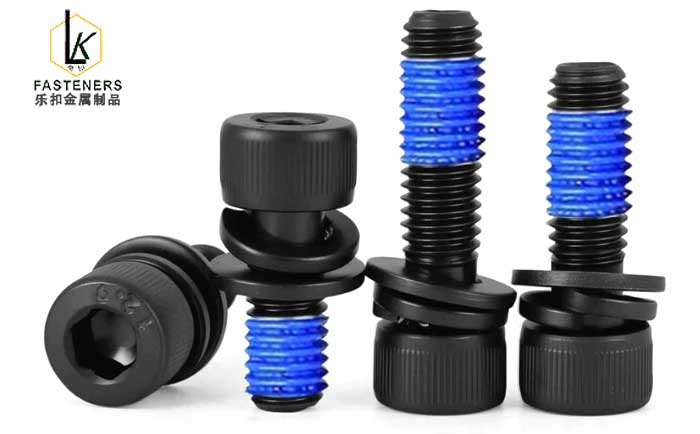

内六角平弹垫组合螺钉

产品尺寸

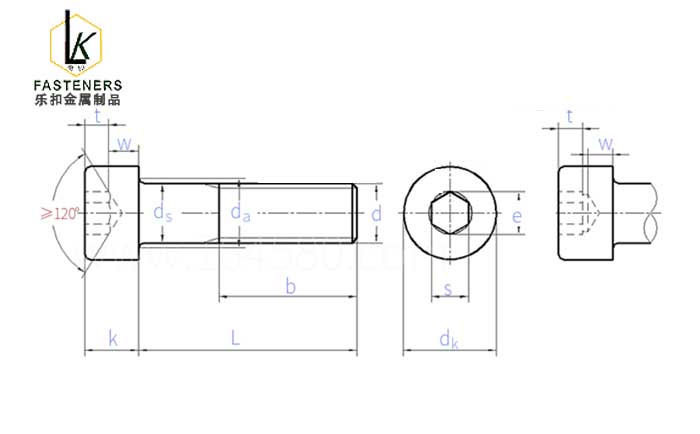

DIN912

螺纹直径 d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	牙距	粗牙	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk	无滚花头	公差上限	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	滚花头	公差上限	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	公差下限		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
da	公差上限		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
ds	公差上限		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
ds	公差下限		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	公差下限		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	公差上限		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	公差下限		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	公称		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	公差下限		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	公差上限		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
b	公称值		14	15	16	17	18	20	22	24	28	32	36	40	44	48	52
t	公差下限		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	公差下限		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

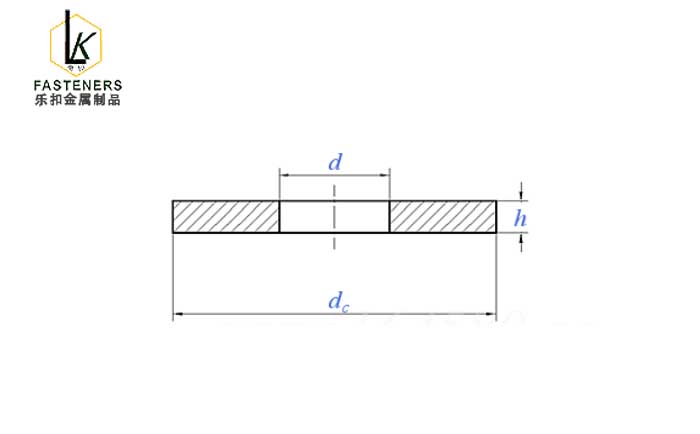

组合平垫

规格		2.5	3	4	5	6	8	10	12
d	最大值	2.34	2.83	3.78	4.75	5.71	7.64	9.59	11.53
d	最小值	2.24	2.73	3.66	4.57	5.53	7.42	9.37	11.26
dc	最大值=公称	6	7	9	10	12	16	20	24
dc	最小值	5.7	6.64	8.64	9.64	11.57	15.57	19.48	23.48
h	公称	0.5	0.5	0.8	1	1.6	2	2.5	3
	最大值	0.55	0.55	0.9	1.1	1.8	2.2	2.7	3.3
	最小值	0.45	0.45	0.7	0.9	1.4	1.8	2.3	2.7
千件重(钢制)≈kg		0.08	0.11	0.3	0.44	1.01	2.3	4.47	7.8

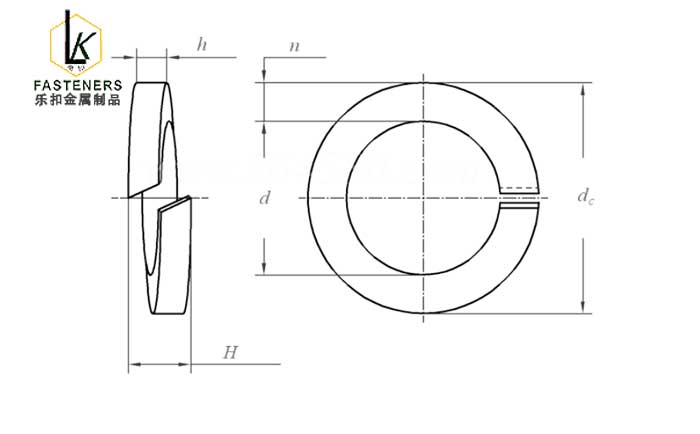

组合用弹垫

规格		2.5	3	4	5	6	8	10	12
d	最大值	2.34	2.83	3.78	4.75	5.71	7.64	9.59	11.53
d	最小值	2.2	2.69	3.6	4.45	5.41	7.28	9.23	11.1
h	公称	0.6	0.8	1.1	1.3	1.6	2	2.5	3
	最大值	0.68	0.9	1.2	1.4	1.7	2.1	2.65	3.15
	最小值	0.52	0.7	1	1.2	1.5	1.9	2.35	2.85
n	公称	1	1.2	1.5	2	2.5	3	3.5	4
	最大值	1.1	1.3	1.6	2.1	2.65	3.15	3.7	4.2
	最小值	0.9	1.1	1.4	1.9	2.35	2.85	3.3	3.8
H	最小值=公称	1.2	1.6	2.2	2.6	3.2	4	5	6
H	最大值	1.5	2	2.75	3.25	4	5	6.25	7.5
dc	参考	4.34	5.23	6.78	8.75	10.71	13.64	16.59	19.53
千件重(钢制)≈kg		0.046	0.089	0.2	0.4	0.755	1.47	2.66	4.33
