产品名称：美标圆柱头内六角螺钉

执行标准：美标ASME B18.3-2003（Table 1）

产品概述：美标圆柱头内六角螺钉可以称作为内六角杯头螺丝、窝头螺钉。美标内六角杯头螺钉也称为美制内六角圆柱头螺钉，因为这类螺钉都是通过内六角扳手来驱动的，所以通常在连接的母件上会预留一个孔洞方便头部沉下去，从而起到头部不突出母件而美观的作用

1、螺纹区分：在螺纹区分中可以分为美标UNC标准牙、美标UNF细牙杯头与UNEF极细牙美制内六角圆柱头螺钉，

2、等级区分：我们根据SAE J429的标准可以选择美标2级内六角圆柱头螺钉，美标5级杯头螺丝，美制8级杯头内六角螺钉或者遵循材料ASTM A574合金钢制作更高强度的内六角圆柱头螺钉。

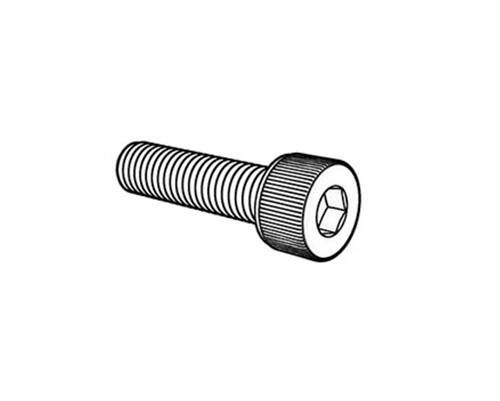

3、头部滚花选择：在选择高强度合金钢螺钉的时候，除非客户另有规定，否则制造商可以选择平头或滚花头。对于滚花螺钉，最大头部直径应在滚花顶部测量，最小头部直径应对于那些没有滚花部分的螺钉，它是未滚花部分的直径或滚花顶部的直径，刚好在头部底部边缘的半径或倒角上方。

产品材料：碳钢（Q195、1008、10B21、35K、45K），合金钢（10B33、40Cr、SCM435）、B7、B7M、A320 L7/L7M等

产品等级：美制2级、美制5级、美制8级、美制10级、12.9级等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理

产品直径：0#-80牙、2#-56牙、4#-40牙，6#-32牙，8#-32牙，10#-24牙、/12#-24牙,1/4-20牙、5/16-18牙、3/8-16牙、7/16-14牙、1/2-13牙、9/16-12牙、5/8-11牙、3/4-10牙、7/8-9牙、1"-8牙、1-1/8-7牙、1-1/4-7牙、1-1/2-6牙、1-5/8-6牙、1-3/4-6牙、2"-4.5牙、2-1/2-4牙、3"-4牙、3-1/2-4牙、4"-4牙

产品长度：1/4英寸-40英寸长度可供选择与定制

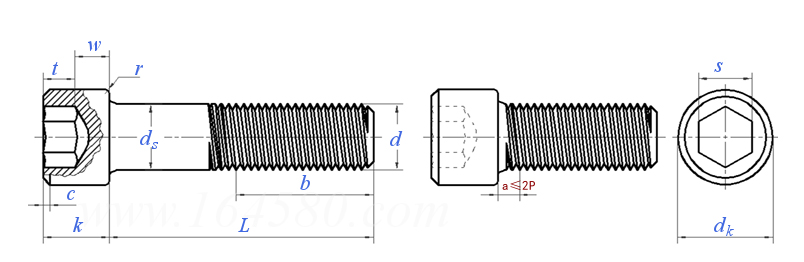

产品尺寸

高强度美标内六角圆柱头螺钉尺寸

尺寸单位:inch

规格		0#	1#	2#	3#	4#	5#	6#	8#	10#	12#	1/4	5/16
d	螺纹直径	0.06	0.073	0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25	0.3125
PP	UNC	-	64	56	48	40	40	32	32	24	24	20	18
	UNF	80	72	64	56	48	44	40	36	32	28	28	24
	UNEF	-	-	-	-	-	-	-	-	-	32	32	32
ds	最大值=公称	0.06	0.073	0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25	0.3125
ds	最小值	0.0568	0.0695	0.0822	0.0949	0.1075	0.1202	0.1329	0.1585	0.184	0.2095	0.2435	0.3053
dk	最大值	0.096	0.118	0.14	0.161	0.183	0.205	0.226	0.27	0.312	0.324	0.375	0.469
dk	最小值	0.091	0.112	0.134	0.154	0.176	0.198	0.216	0.257	0.298	0.314	0.354	0.446
k	最大值	0.06	0.073	0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25	0.312
k	最小值	0.057	0.07	0.083	0.095	0.108	0.121	0.134	0.159	0.185	0.21	0.244	0.306
s	公称	0.05	0.062	0.078	0.078	0.094	0.094	0.109	0.141	0.156	0.156	0.188	0.25
t	最小值	0.025	0.031	0.038	0.044	0.051	0.057	0.064	0.077	0.09	0.103	0.12	0.151
b	最小值	0.5	0.62	0.62	0.62	0.75	0.75	0.75	0.88	0.88	0.88	1	1.12
c	圆角或者倒角最大值	0.004	0.005	0.008	0.008	0.009	0.012	0.013	0.014	0.018	0.022	0.025	0.033
r	圆角或者倒角最大值	0.007	0.007	0.007	0.007	0.008	0.008	0.008	0.008	0.008	0.01	0.01	0.01
w	最小值	0.02	0.025	0.029	0.034	0.038	0.043	0.047	0.056	0.065	0.082	0.095	0.119

规格		3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
d	螺纹直径	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125	1.25	1.375	1.5
PP	UNC	16	14	13	12	11	10	9	8	7	7	6	6
	UNF	24	20	20	18	18	16	14	12	12	12	12	12
	UNEF	32	28	28	24	24	20	20	20	18	18	18	18
ds	最大值=公称	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125	1.25	1.375	1.5
ds	最小值	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1086	1.2336	1.3568	1.4818
dk	最大值	0.562	0.656	0.75	0.843	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
dk	最小值	0.54	0.631	0.725	0.827	0.914	1.094	1.291	1.476	1.665	1.852	2.038	2.224
k	最大值	0.375	0.438	0.5	0.562	0.625	0.75	0.875	1	1.125	1.25	1.375	1.5
k	最小值	0.368	0.43	0.492	0.554	0.616	0.74	0.864	0.988	1.111	1.236	1.36	1.485
s	公称	0.312	0.375	0.375	0.437	0.5	0.625	0.75	0.75	0.875	0.875	1	1
t	最小值	0.182	0.213	0.245	0.276	0.307	0.37	0.432	0.495	0.557	0.62	0.682	0.745
b	最小值	1.25	1.38	1.5	1.5	1.75	2	2.25	2.5	2.81	3.12	3.44	3.75
c	圆角或者倒角最大值	0.04	0.047	0.055	0.062	0.07	0.085	0.1	0.114	0.129	0.144	0.16	0.176
r	圆角或者倒角最大值	0.01	0.015	0.015	0.015	0.015	0.015	0.02	0.02	0.02	0.02	0.02	0.02
w	最小值	0.143	0.166	0.19	0.214	0.238	0.285	0.333	0.38	0.428	0.475	0.523	0.57

规格		1-3/4	2	2-1/4	2-1/2	2-3/4	3	3-1/4	3-1/2	3-3/4	4
d	螺纹直径	1.75	2	2.25	2.5	2.75	3	3.25	3.5	3.75	4
PP	UNC	5	4.5	4.5	4	4	4	4	4	4	4
	UNF	-	-	-	-	-	-	-	-	-	-
	UNEF	-	-	-	-	-	-	-	-	-	-
ds	最大值=公称	1.75	2	2.25	2.5	2.75	3	3.25	3.5	3.75	4
ds	最小值	1.7295	1.978	2.228	2.4762	2.7262	2.9762	3.2262	3.4762	3.7262	3.9762
dk	最大值	2.625	3	3.375	3.75	4.125	4.5	4.875	5.25	5.625	6
dk	最小值	2.597	2.97	3.344	3.717	4.09	4.464	4.837	5.211	5.584	5.958
k	最大值	1.75	2	2.25	2.5	2.75	3	3.25	3.5	3.75	4
k	最小值	1.734	1.983	2.232	2.481	2.73	2.979	3.228	3.478	3.727	3.976
s	公称	1.25	1.5	1.75	1.75	2	2.25	2.25	2.75	2.75	3
t	最小值	0.87	0.995	1.12	1.245	1.37	1.495	1.62	1.745	1.87	1.995
b	最小值	4.38	5	5.62	6.25	6.88	7.5	8.12	8.75	9.38	10
c	圆角或者倒角最大值	0.207	0.238	0.269	0.3	0.332	0.363	0.394	0.426	0.458	0.489
r	圆角或者倒角最大值	0.02	0.02	0.036	0.036	0.036	0.036	0.036	0.036	0.036	0.036
w	最小值	0.665	0.76	0.855	0.95	1.045	1.14	1.235	1.33	1.425	1.52
1、材料： a、合金钢应符合ASTM A574 b、不锈钢应符合ASTM F837 2、滚花要求：除非客户另有规定，否则制造商可以选择平头或滚花头。对于滚花螺钉，最大头部直径应在滚花顶部测量，最小头部直径应对于那些没有滚花部分的螺钉，它是未滚花部分的直径或滚花顶部的直径，刚好在头部底部边缘的半径或倒角上方。 3、螺纹：螺纹为ASME B1.1 规定的统一螺纹，英寸制，UNRC粗牙或UNRF细牙系列，具体如下所述： 1. 螺钉公称直径0#（0.060 in.）~ 1 in. 的，为UNRC和UNRF系列，3A级精度； 2. 螺钉公称直径＞1 in. ~ 1-1/2 in. 的，为UNRC和UNRF系列，2A级精度； 3. 螺钉公称直径＞1-1/2 in. 的，为UNR系列，2A级精度。有镀层或无镀层的检查验收，按ASME B1.3M中“22”体系要求。 3A级精度没有提供镀层容差。④,表面粗糙度：对于公称直径小于等于5/8英寸且公称长度小于等于8倍螺钉公称直径的合金钢螺钉，其镀前的表面粗糙度要求为：在圆角和支承面上不超过63μin（算术平均值）；螺纹的表面粗糙度不超过32μin（算术平均值）。对于大规格、长螺钉及耐蚀钢螺钉，其镀前的表面粗糙度，杆部圆角和支承面不应超过125μin（算术平均值）。通常，这些相当于机加工的螺钉表面，通过目测就可以判断是否符合相关的粗糙度标准。但是，必要时也应采用仪器对表面粗糙度进行测量。杆部和圆角面应轴向测量，支承面应在圆周面测量（见ASME B46.1《表面结构》）。
