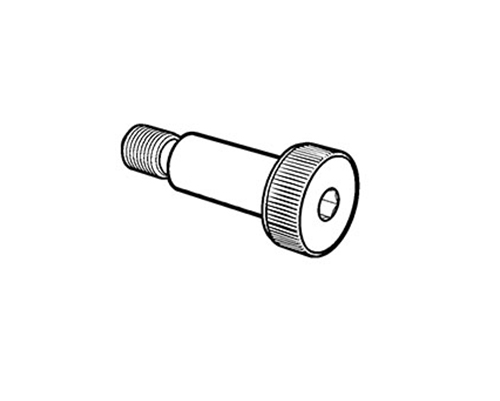

产品名称：内六角圆柱头轴肩螺钉

执行标准：美标ASME B18.3-2003（Table 4）

产品概述：美标内六角圆柱头轴肩螺钉又叫内六角凸肩螺栓、塞打螺钉、止动螺丝、制动螺栓、限位螺丝等多种市场应用称呼。通常应用在模具行业控制三板模中的定模座板，流道推板和定模模板之间的开模行程的模具配件，机械行业中配合轴承当做一种销轴固定轴承脱落使用。轴肩螺钉的光杆位置的直径精密度与光杆的耐磨度要求比较高，所以光杆位置会选择精磨与高强度材料制作。

产品材料：35钢、45钢、40Cr、SCM435等材料

产品等级：8.8级、10.9级、12.9级等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、电泳、特氟龙、烤漆、清洗钝化、封闭处理、涂防松胶等客户指定表面处理

产品直径：1/4-20牙（1/4-28牙）、5/16-18牙（5/16-24牙）、3/8-16牙（3/8-24牙）、7/16-14牙（7/16-20）、1/2-13牙(1/2-20牙)、9/16-12牙（9/16-18牙）、5/8-11牙（5/8-18牙）、3/4-10牙（3/4-16牙）、7/8-9牙（7/8-14牙）、1"-8牙

产品长度：1/4英寸-10英寸长度可供选择与定制

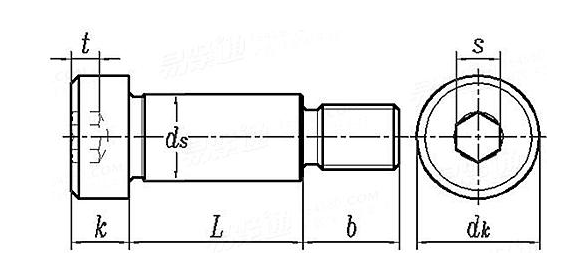

产品尺寸

美标内六角塞打螺栓

For thread diameter		1/4	5/16	3/8	1/2	5/8	3/4	1	1-1/4	1-1/2	1-3/4	2
PP		24	20	18	16	13	11	10	9	7	7	6
d	Nominal Diameter	10#	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1-1/8	1-1/4	1-1/2
d	Nominal Diameter	0.19	0.25	0.3125	0.375	0.5	0.625	0.75	0.875	1.125	1.25	1.5
ds	Max	0.248	0.3105	0.373	0.498	0.623	0.748	0.998	1.248	1.498	1.748	1.998
ds	Min	0.246	0.3085	0.371	0.496	0.621	0.746	0.996	1.246	1.496	1.746	1.996
dk	Max	0.375	0.438	0.562	0.75	0.875	1	1.312	1.75	2.125	2.375	2.75
dk	Min	0.357	0.419	0.543	0.729	0.853	0.977	1.287	1.723	2.095	2.345	2.72
k	Max	0.188	0.219	0.25	0.312	0.375	0.5	0.625	0.75	1	1.125	1.25
k	Min	0.177	0.209	0.24	0.302	0.365	0.49	0.61	0.735	0.98	1.105	1.23
s	Nominal Size	0.125	0.156	0.188	0.25	0.312	0.375	0.5	0.625	0.875	1	1.25
t	Min	0.094	0.117	0.141	0.188	0.234	0.281	0.375	0.469	0.656	0.75	0.937
b	thread length	0.375	0.438	0.5	0.625	0.75	0.875	1	1.125	1.5	1.75	2
