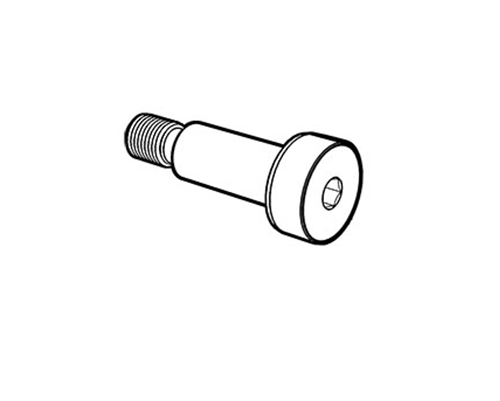

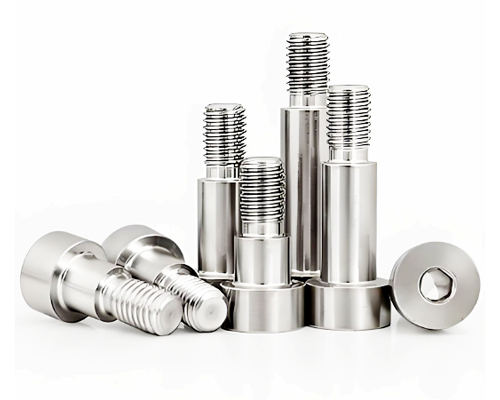

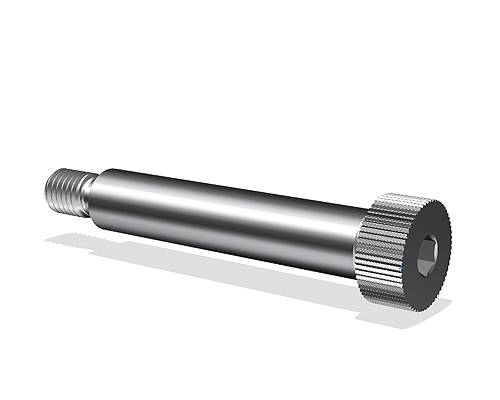

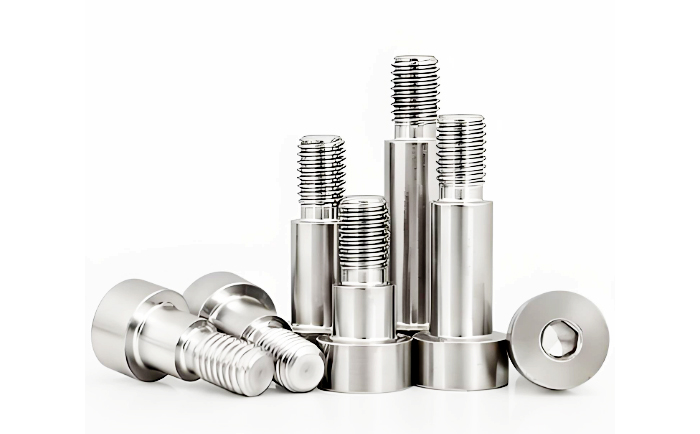

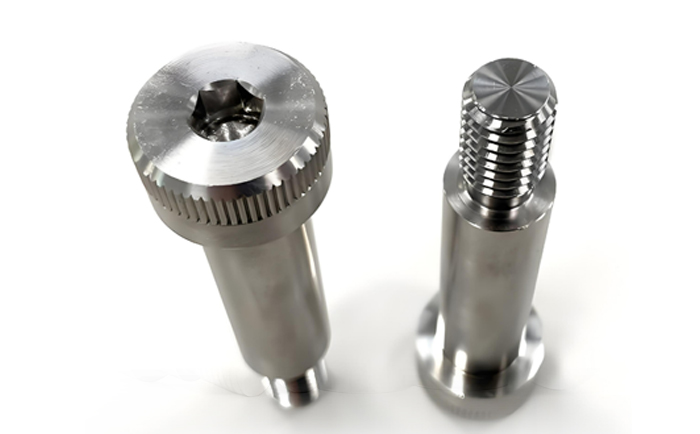

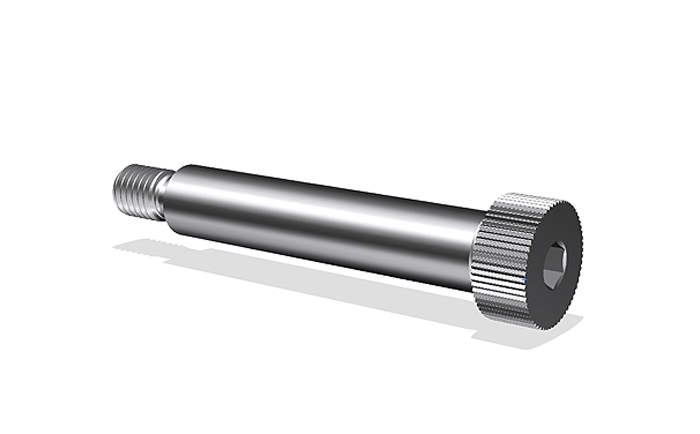

产品名称：美标不锈钢塞打螺钉

执行标准：美标ASME B18.3-2012（Table 13）

产品概述：美标不锈钢塞打螺钉又叫内六角圆柱头轴肩螺钉、内六角凸肩螺栓、、止动螺丝、制动螺栓、限位螺丝等多种市场应用称呼。通常应用在模具行业控制三板模中的定模座板，流道推板和定模模板之间的开模行程的模具配件，机械行业与自动化行业中配合轴承当做一种销轴固定轴承脱落使用。由于有些环境的酸性与腐蚀性比较高，所以就会用不锈钢的材料来代替。

产品材料：SUS304、SUS316、SUS316L等其他特殊不锈钢材料都可以定制

产品等级：A2-70、A2-80、A4-70、A4-80等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、电泳、特氟龙、烤漆、清洗钝化、封闭处理、涂防松胶等客户指定表面处理

产品直径：1/4-20牙（1/4-28牙）、5/16-18牙（5/16-24牙）、3/8-16牙（3/8-24牙）、7/16-14牙（7/16-20）、1/2-13牙(1/2-20牙)、9/16-12牙（9/16-18牙）、5/8-11牙（5/8-18牙）、3/4-10牙（3/4-16牙）、7/8-9牙（7/8-14牙）、1"-8牙

产品长度：1/4英寸-10英寸长度可供选择与定制

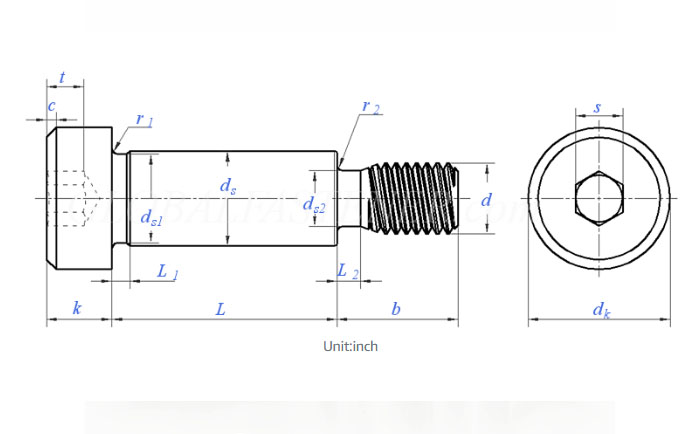

产品尺寸

美制不锈钢轴肩螺钉

尺寸单位:inch

Shaft diameter		1/8	5/32	3/16	1/4	5/16	3/8	1/2	5/8	3/4	1	1-1/4	1-1/2	1-3/4	2
UNC		40	32	32	24	20	18	16	13	11	10	9	7	7	6
d	Nominal Diameter	4#	6#	8#	10#	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1-1/8	1-1/4	1-1/2
d	Nominal Diameter	0.112	0.138	0.164	0.19	0.25	0.3125	0.375	0.5	0.625	0.75	0.875	1.125	1.25	1.5
ds	Max	0.123	0.154	0.185	0.248	0.3105	0.373	0.498	0.623	0.748	0.998	1.248	1.498	1.748	1.998
ds	Min	0.121	0.152	0.183	0.246	0.3085	0.371	0.496	0.621	0.746	0.996	1.246	1.496	1.746	1.996
dk	Max	0.25	0.281	0.312	0.375	0.438	0.562	0.75	0.875	1	1.312	1.75	2.125	2.375	2.75
dk	Min	0.235	0.266	0.296	0.357	0.419	0.543	0.729	0.853	0.977	1.287	1.723	2.095	2.345	2.72
k	Max	0.125	0.125	0.156	0.188	0.219	0.25	0.312	0.375	0.5	0.625	0.75	1	1.125	1.25
k	Min	0.115	0.115	0.146	0.177	0.209	0.24	0.302	0.365	0.49	0.61	0.735	0.98	1.105	1.23
s	Nominal Size	0.078	0.094	0.094	0.125	0.156	0.188	0.25	0.312	0.375	0.5	0.625	0.875	1	1.25
t	Min	0.067	0.067	0.079	0.094	0.117	0.141	0.188	0.234	0.281	0.375	0.469	0.656	0.75	0.937
b	thread length	0.157	0.187	0.189	0.375	0.438	0.5	0.625	0.75	0.875	1	1.125	1.5	1.75	2
c	Max	0.008	0.008	0.012	0.02	0.026	0.031	0.04	0.05	0.069	0.083	0.102	0.138	0.157	0.176
ds1	Min	0.108	0.14	0.154	0.227	0.289	0.352	0.477	0.602	0.727	0.977	1.227	1.478	1.728	1.978
ds2	Max	0.076	0.1	0.12	0.142	0.193	0.249	0.304	0.414	0.521	0.638	0.75	0.964	1.089	1.307
ds2	Min	0.069	0.093	0.112	0.133	0.182	0.237	0.291	0.397	0.502	0.616	0.726	0.934	1.059	1.277
L1	Max	0.04	0.04	0.04	0.093	0.093	0.093	0.093	0.093	0.093	0.125	0.125	0.125	0.125	0.125
L2	Max	0.078	0.063	0.069	0.083	0.1	0.111	0.125	0.154	0.182	0.2	0.222	0.286	0.286	0.333
r1	Min	0.006	0.007	0.008	0.009	0.012	0.015	0.02	0.024	0.03	0.04	0.05	0.06	0.07	0.08
r2	Max	0.016	0.018	0.018	0.023	0.028	0.031	0.035	0.042	0.051	0.055	0.062	0.072	0.072	0.102
r2	Min	0.01	0.012	0.012	0.017	0.022	0.025	0.029	0.036	0.045	0.049	0.056	0.066	0.066	0.096
