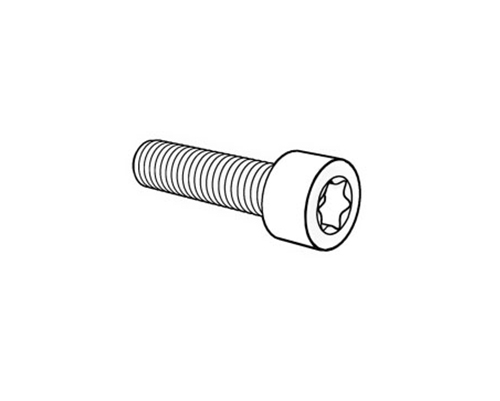

产品名称：不锈钢美制内六角花型圆柱头螺钉

执行标准：美标ASME/ANSI B 18.3 (Table 1-III) - 2012

产品概述：不锈钢美制内六角花型圆柱头螺钉，1、在美标螺纹区分中，我们可以分为美标UNC粗牙梅花槽圆柱头螺钉与美标UNF细牙梅花槽杯头螺钉，2、在材料选择中我们可以选择304/316/316L/B8/B8M等，3、在应用领域中，因为不锈钢材料的耐腐蚀，耐高温的性能，所以通常会使用在食品机械，制药设备，化工设备，海洋机械、船舶、液压、阀门等行业。4、除非客户另有规定，否则制造商可以选择平头或滚花头。对于滚花螺钉，最大头部直径应在滚花顶部测量，最小头部直径应对于那些没有滚花部分的螺钉，它是未滚花部分的直径或滚花顶部的直径，刚好在头部底部边缘的半径或倒角上方。

产品材料：304、316、316L、B8、B8M、A320B8/B8M等不锈钢特殊材料

产品等级：ASTM F837，A193系列，A320系列

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、电泳、特氟龙、烤漆、清洗钝化、封闭处理、涂防松胶等客户指定表面处理

产品直径：0#-80牙、2#-56牙、4#-40牙，6#-32牙，8#-32牙，10#-24牙、/12#-24牙,1/4-20牙、5/16-18牙、3/8-16牙、7/16-14牙、1/2-13牙、9/16-12牙、5/8-11牙、3/4-10牙、7/8-9牙、1"-8牙、1-1/8-7牙、1-1/4-7牙、1-1/2-6牙、1-5/8-6牙、1-3/4-6牙、2"-4.5牙、2-1/2-4牙、3"-4牙、3-1/2-4牙、4"-4牙

产品长度：1/4英寸-40英寸长度可供选择与定制

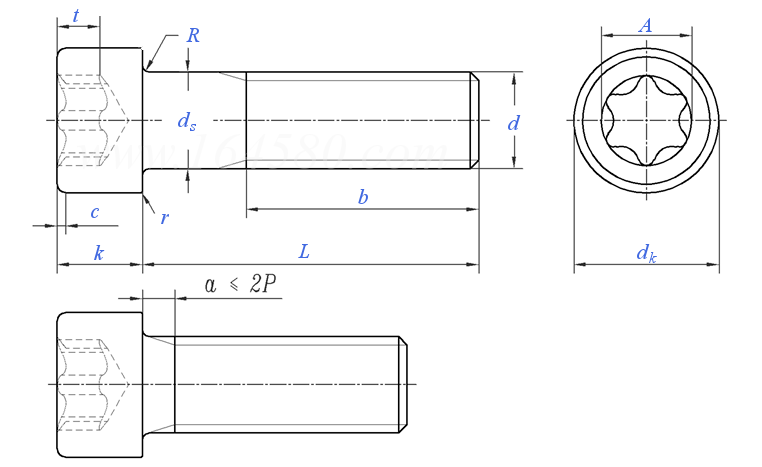

产品尺寸


尺寸单位:inch

规格

10#

12#

1/4

d	螺纹直径
PP	粗牙UNC
	细牙UNF
	超细牙UNEF
d_s	最大值=公称
	最小值
d_k ^①	最大值
	最小值
k	最大值
	最小值
A	参考值
t	最小值
b	最小值
c	圆角或倒角	最大值
r	圆角或倒角	最大值
R	最小值
槽号

0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25
56	48	40	40	32	32	24	24	20
64	56	48	44	40	36	32	28	28
-	-	-	-	-	-	-	32	32
0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25
0.0822	0.0949	0.1075	0.1202	0.1329	0.1585	0.184	0.2095	0.2435
0.14	0.161	0.183	0.205	0.226	0.27	0.312	0.324	0.375
0.134	0.154	0.176	0.198	0.216	0.257	0.298	0.314	0.354
0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25
0.083	0.095	0.108	0.121	0.134	0.159	0.185	0.21	0.244
0.094	0.094	0.111	0.111	0.132	0.178	0.2	0.2	0.221
0.019	0.019	0.022	0.022	0.026	0.036	0.040	0.040	0.044
0.62	0.62	0.75	0.75	0.75	0.88	0.88	0.88	1
0.008	0.008	0.009	0.012	0.013	0.014	0.018	0.022	0.025
0.007	0.007	0.008	0.008	0.008	0.008	0.008	0.01	0.01
0.003	0.004	0.004	0.005	0.005	0.006	0.006	-	0.007
T8	T8	T10	T10	T15	T25	T27	T27	T30

规格

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

d	螺纹直径
PP	粗牙UNC
	细牙UNF
	超细牙UNEF
d_s	最大值=公称
	最小值
d_k ^①	最大值
	最小值
k	最大值
	最小值
A	参考值
t	最小值
b	最小值
c	圆角或倒角	最大值
r	圆角或倒角	最大值
R	最小值
槽号

0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1
18	16	14	13	12	11	10	9	8
24	24	20	20	18	18	16	14	12
32	32	28	28	24	24	20	20	20
0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1
0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886
0.469	0.562	0.656	0.75	0.843	0.938	1.125	1.312	1.5
0.446	0.54	0.631	0.725	0.827	0.914	1.094	1.291	1.476
0.312	0.375	0.438	0.5	0.562	0.625	0.75	0.875	1
0.306	0.368	0.43	0.492	0.554	0.616	0.74	0.864	0.988
0.312	0.352	0.446	0.446	0.529	0.619	0.795	0.882	0.882
0.055	0.062	0.078	0.078	0.093	0.108	0.139	0.154	0.154
1.12	1.25	1.38	1.5	1.5	1.75	2	2.25	2.5
0.033	0.04	0.047	0.055	0.062	0.07	0.085	0.1	0.114
0.01	0.01	0.015	0.015	0.015	0.015	0.015	0.02	0.02
0.009	0.012	0.014	0.016	-	0.021	0.025	0.031	0.034
T45	T50	T55	T55	T60	T70	T90	T100	T100
