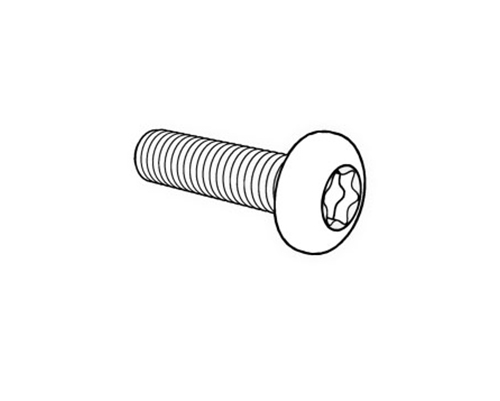

产品名称：美标梅花盘头螺钉

执行标准：美标ASME B 18.6.3 (T19-VI) - 2013

产品概述：美制梅花槽盘头螺钉又称为美标内梅花盘头防盗螺钉,与国际标准ISO14583,国标GBT2672相似。内梅花圆头螺丝在安装过程中批头插入更加牢固，不易松动和打滑。在工具与槽型面接触时，能有效地减少螺丝头部和表面涂层的磨损，同时降低工具的损耗，安装后的工件美观具有一定的装饰性与防盗性。

产品材料：304、316、316L、B8、B8M、A320B8/B8M，碳钢（Q195、1008、10B21、35K、45K），合金钢（10B33、40Cr、SCM435）、B7、B7M、A320 L7/L7M等不锈钢特殊材料

产品等级：ASTM F837，A193系列，A320系列、美制2级、美制5级、美制8级、美制10级、12.9级等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、电泳、特氟龙、烤漆、清洗钝化、封闭处理、涂防松胶等客户指定表面处理

产品直径：0#-80牙、2#-56牙、4#-40牙，6#-32牙，8#-32牙，10#-24牙、/12#-24牙,1/4-20牙、5/16-18牙、3/8-16牙、7/16-14牙、1/2-13牙

产品长度：1/4英寸-20英寸长度可供选择与定制

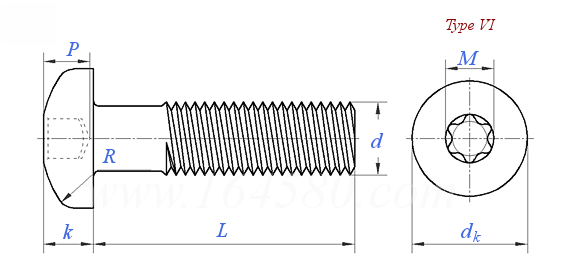

产品尺寸

尺寸单位:inch

螺纹尺寸
d

10#

12#

1/4

5/16

3/8

7/16

1/2

d	公称
PP
d_k	最大值
d_k	最小值
k	最大值
k	最小值
R	最小值
槽号
M	参考值
P	最大值
P	最小值

0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1640	0.1900	0.2160	0.2500	0.3125	0.3750	0.4375	0.5000
/	64	56	48	40	40	32	32	24	24	20	18	16	14	13
0.116	0.142	0.167	0.193	0.219	0.245	0.270	0.322	0.373	0.425	0.492	0.615	0.740	0.863	0.987
0.104	0.130	0.155	0.180	0.205	0.231	0.256	0.306	0.357	0.407	0.473	0.594	0.716	0.837	0.958
0.044	0.053	0.062	0.071	0.080	0.089	0.097	0.115	0.133	0.151	0.175	0.218	0.261	0.305	0.348
0.036	0.044	0.053	0.062	0.070	0.079	0.087	0.105	0.122	0.139	0.162	0.203	0.244	0.284	0.325
0.005	0.005	0.010	0.010	0.010	0.015	0.015	0.015	0.020	0.025	0.035	0.040	0.040	0.050	0.055
T5	T6	T8	T8	T10	T10	T15	T20	T25	T27	T30	T40	T45	T50	T55
0.058	0.069	0.094	0.094	0.111	0.111	0.132	0.155	0.178	0.200	0.221	0.266	0.312	0.352	0.446
0.020	0.030	0.035	0.038	0.045	0.055	0.055	0.070	0.085	0.085	0.100	0.120	0.145	0.159	0.180
0.015	0.025	0.030	0.033	0.035	0.045	0.045	0.055	0.070	0.070	0.085	0.105	0.130	0.144	0.165

①,若以小数规定公称直径，应省略小数前和小数点后第四位的零。
