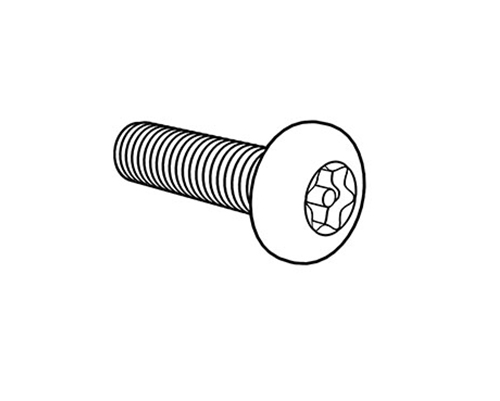

产品名称：盘头梅花槽带柱防盗螺钉

执行标准：美标ASME B 18.6.3 (H5C-VI) - 2024

产品概述：美标盘头梅花带柱防盗螺钉参考美标ASME B 18.6.3 中的梅花槽盘头螺钉标准，通常又叫美标梅花防盗螺钉、美制内梅花带柱防盗螺丝，此类螺钉是在梅花槽的基础上增加了防盗柱芯，而起到防盗（Anti Theft）功能，螺钉的尺寸依旧参考美标梅花槽盘头螺钉。这种螺钉在生产过程中非常费磨具冲针，所以这类的螺钉单价上也要贵于正常的梅花槽螺钉。

产品材料：不锈钢304、不锈钢316、不锈钢316L、不锈钢410等不锈钢特殊材料、碳钢10B21，合金钢40Cr/SCM435等

产品等级：A2-50、A2-70、A4-70、A4-80、B8、美制2级、美制5级、美制8级、美制10级、12.9级等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理

产品直径：1#-56、2#-56牙、4#-40牙，6#-32牙，8#-32牙，10#-24牙、/12#-24牙,1/4-20牙、5/16-18牙、3/8-16牙、7/16-14牙、1/2-13牙

产品长度：1/4英寸-4英寸长度可供选择与定制

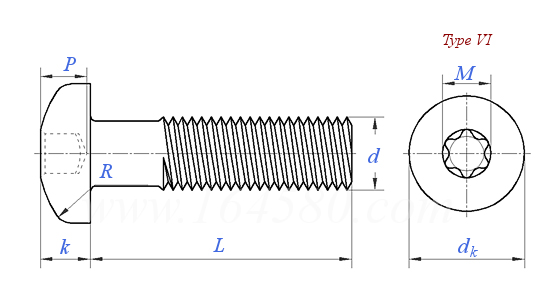

产品尺寸

尺寸单位:inch

螺纹尺寸
d

10#

12#

1/4

5/16

3/8

7/16

1/2

d	公称
PP
d_k	最大值
d_k	最小值
k	最大值
k	最小值
R	最小值
槽号
M	参考值
P	最大值
P	最小值

0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1640	0.1900	0.2160	0.2500	0.3125	0.3750	0.4375	0.5000
/	64	56	48	40	40	32	32	24	24	20	18	16	14	13
0.116	0.142	0.167	0.193	0.219	0.245	0.270	0.322	0.373	0.425	0.492	0.615	0.740	0.863	0.987
0.104	0.130	0.155	0.180	0.205	0.231	0.256	0.306	0.357	0.407	0.473	0.594	0.716	0.837	0.958
0.044	0.053	0.062	0.071	0.080	0.089	0.097	0.115	0.133	0.151	0.175	0.218	0.261	0.305	0.348
0.036	0.044	0.053	0.062	0.070	0.079	0.087	0.105	0.122	0.139	0.162	0.203	0.244	0.284	0.325
0.005	0.005	0.010	0.010	0.010	0.015	0.015	0.015	0.020	0.025	0.035	0.040	0.040	0.050	0.055
T5	T6	T8	T8	T10	T10	T15	T20	T25	T27	T30	T40	T45	T50	T55
0.058	0.069	0.094	0.094	0.111	0.111	0.132	0.155	0.178	0.200	0.221	0.266	0.312	0.352	0.446
0.020	0.030	0.035	0.038	0.045	0.055	0.055	0.070	0.085	0.085	0.100	0.120	0.145	0.159	0.180
0.015	0.025	0.030	0.033	0.035	0.045	0.045	0.055	0.070	0.070	0.085	0.105	0.130	0.144	0.165

①,若以小数规定公称直径，应省略小数前和小数点后第四位的零。
