产品名称：M2300 SB 孔用止动环

执行标准： 德标M2300/SB

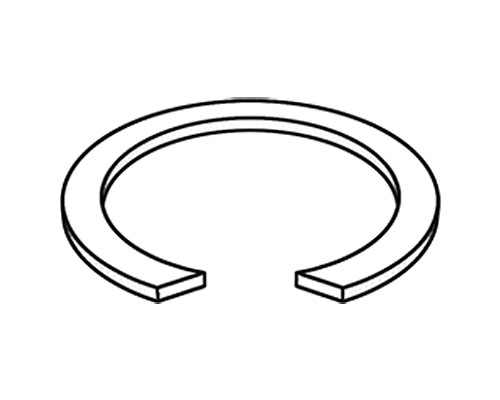

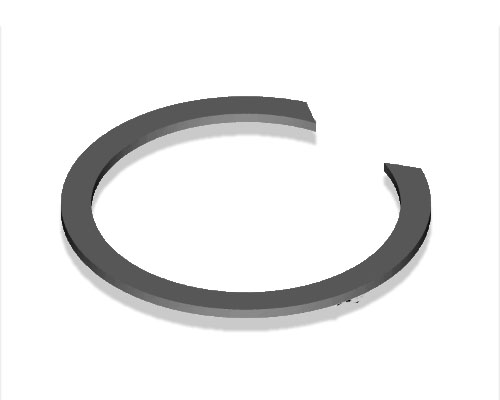

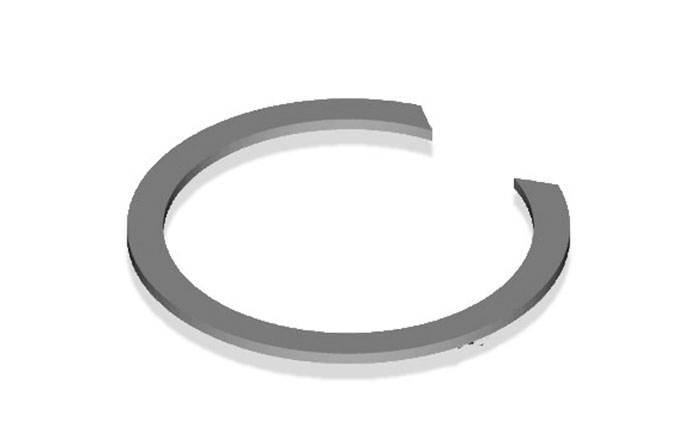

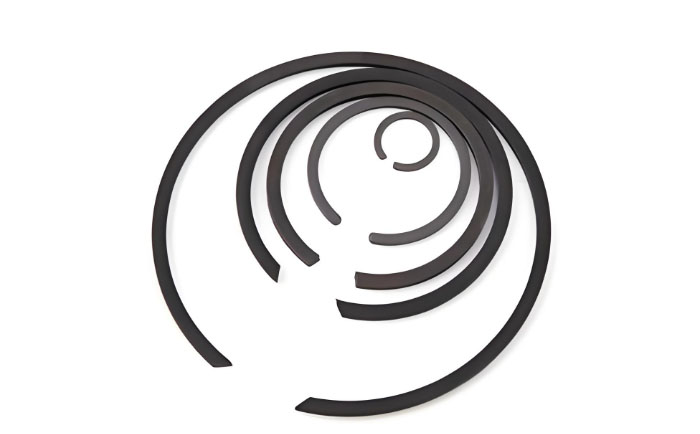

产品概述：M2300 SB 孔用止动环也称为无耳孔用挡圈，内卡压扁钢丝挡圈，无耳孔卡C型挡圈。止动环，也称为挡圈或弹性挡圈，是一种小型但必不可少的机械部件，用于将零件固定在外壳内或轴上。它们通常用于各种机械和汽车应用中，以防止轴向移动并确保其他部件的稳定定位。止动环通常由弹簧钢或其他高强度材料制成，为其功能提供必要的弹性和耐用性。它们的设计涉及一个具有径向或切向间隙的圆形环，允许它们被压缩然后卡入轴或外壳上的凹槽或槽中。这种压缩提供了紧密配合，将环固定在适当位置并有效防止零件移位。内部止动环或内部挡圈安装在孔内，用于将组件固定在圆柱形外壳内。孔用止动环，是一种用于防止轴承在运转中在轴承座内窜动的装置，其主要作用是固定轴承，而不是制动，目前都是用硬料直接成型，尺寸一致性较好。

结构特性‌：无耳设计简化安装流程，压扁式结构增强轴向固定效果‌。

应用场景‌：广泛用于液压缸、工程机械等需防松动的精密装配领域‌。

产品硬度：产品的性能硬度标准，公称直径φ7-φ440mm的规格洛氏硬度应符合：40HRC Minimum最小值。

产品表面：表面多以发黑或者磷化为主，如需盐雾要求可以通过机械镀锌，达克罗、久美特、电泳或者钝化处理来增加盐雾要求，以防其他部门处理产生氢脆现象。

产品直径：φ7-φ440mm

产品尺寸

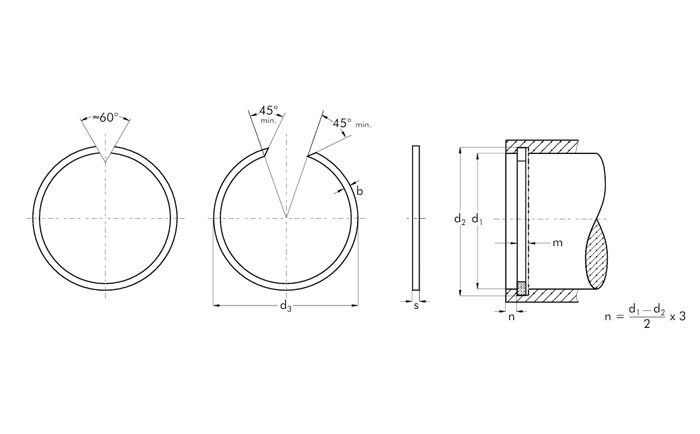

M2300 SB孔用止动环尺寸图

d1	S(-0.1)	b(-0.1)	d3 Min	Wt(g)	d2	Tol	m Min	FN(KN)	FR(KN)
7	0.8	1	7.5	0.09	7.3	0.09	0.9	0.55	3.3
8	0.8	1	8.5	0.1	8.3	0.09	0.9	0.65	3.25
9	0.8	1.1	9.5	0.13	9.3	0.09	0.9	0.7	3.2
10	0.8	1.2	10.6	0.15	10.4	0.09	0.9	1.05	3.15
11	1	1.3	11.6	0.21	11.4	0.11	1.1	1.15	9.15
12	1	1.3	12.7	0.25	12.4	0.11	1.1	1.3	8.9
13	1	1.3	13.8	0.28	13.5	0.11	1.1	1.75	8.8
14	1	1.3	14.8	0.31	14.5	0.11	1.1	1.9	8.2
15	1	1.3	15.8	0.34	15.5	0.11	1.1	2	7.7
16	1.2	1.75	16.8	0.53	16.5	0.11	1.3	2.1	15.5
17	1.2	1.75	17.8	0.55	17.5	0.11	1.3	2.25	15.4
18	1.2	1.75	18.9	0.68	18.5	0.13	1.3	2.4	15.1
19	1.2	1.75	19.9	0.72	19.6	0.13	1.3	3	14.8
20	1.2	1.75	21	0.76	20.6	0.13	1.3	3.2	14.2
21	1.2	1.75	22	0.79	21.6	0.13	1.3	3.35	13.7
22	1.2	1.75	23	0.81	22.6	0.13	1.3	3.5	13.1
23	1.2	1.75	24	0.88	23.6	0.13	1.3	3.65	12.8
24	1.2	1.75	25.2	0.9	24.8	0.13	1.3	5.1	12.5
25	1.2	1.75	26.2	0.91	25.8	0.13	1.3	5.3	12
26	1.2	1.75	27.2	0.98	26.8	0.13	1.3	5.5	11.5
27	1.2	1.75	28.2	1.11	27.8	0.13	1.3	5.7	11.3
28	1.2	1.75	29.2	1.13	28.8	0.13	1.3	5.95	11
29	1.2	1.75	30.2	1.15	29.8	0.13	1.3	6.15	10.9
30	1.5	2.3	31.4	2	31	0.16	1.6	8	26
31	1.5	2.3	32.4	2.03	32	0.16	1.6	8.25	25.6
32	1.5	2.3	33.4	2.11	33	0.16	1.6	8.5	25
33	1.5	2.3	34.4	2.26	34	0.16	1.6	8.75	24.6
34	1.5	2.3	35.4	2.34	35	0.16	1.6	9	23.8
35	1.5	2.3	36.4	2.36	36	0.16	1.6	9.3	23.3
37	1.5	2.3	38.8	2.53	38.2	0.16	1.6	11.75	22
38	1.5	2.3	39.8	2.61	39.2	0.16	1.6	12.15	21.6
39	1.5	2.3	40.8	2.67	40.2	0.16	1.6	12.4	21
40	1.5	2.3	41.8	2.8	41.2	0.16	1.6	12.7	20.7
42	1.5	2.3	43.8	2.92	43.2	0.16	1.6	13.3	19.8
43	1.5	2.3	44.8	3.03	44.2	0.16	1.6	13.7	19.6
44	1.5	2.3	45.8	3.11	45.2	0.16	1.6	14	19.3
45	1.5	2.3	46.8	3.25	46.2	0.16	1.6	14.25	19
46	1.5	2.3	47.8	3.28	47.2	0.16	1.6	14.65	18.4
47	1.5	2.3	48.8	3.29	48.2	0.16	1.6	14.9	18.1
48	1.5	2.3	49.8	3.45	49.2	0.16	1.6	15.3	17.6
50	1.5	2.3	51.8	3.57	51.2	0.19	1.6	15.8	17.2
52	1.5	2.3	54.3	3.58	53.5	0.19	1.6	20.65	16.3
53	1.5	2.3	55.3	3.82	54.5	0.19	1.6	21.05	16.1
55	1.5	2.3	57.3	3.93	56.5	0.19	1.6	21.8	15.7
57	1.5	2.3	59.3	4.12	58.5	0.19	1.6	22.6	15.3
58	1.5	2.3	60.3	4.13	59.5	0.19	1.6	23	15
60	1.5	2.3	62.3	4.28	61.5	0.19	1.6	23.8	14.6
62	1.5	2.3	64.3	4.42	63.5	0.19	1.6	24.6	14.2
63	1.5	2.3	65.3	4.5	64.5	0.19	1.6	25	13.7
65	1.5	2.3	67.3	4.72	66.5	0.19	1.6	25.7	13.6
68	1.5	2.3	70.3	4.9	69.5	0.19	1.6	26.9	12.9
70	1.5	2.3	72.3	4.93	71.5	0.19	1.6	27.7	12.8
72	2	2.8	74.6	8.49	73.8	0.19	2.2	34.2	35.7
73	2	2.8	75.6	8.52	74.8	0.19	2.2	34.7	35.3
74	2	2.8	76.6	8.6	75.8	0.19	2.2	35.3	34.8
76	2	2.8	78.6	8.89	77.8	0.19	2.2	36.2	33.8
78	2	2.8	80.6	9.05	79.8	0.19	2.2	37.1	32.6
79	2	2.8	81.6	9.07	80.8	0.22	2.2	37.6	32
80	2	2.8	82.6	9.22	81.8	0.22	2.2	38	31.4
81	2	2.8	83.6	9.31	82.8	0.22	2.2	38.6	31.3
82	2	2.8	84.6	9.45	83.8	0.22	2.2	39	30.7
83	2	2.8	85.6	9.63	84.8	0.22	2.2	39.5	30.1
85	2	2.8	87.6	9.81	86.8	0.22	2.2	40.4	29.6
86	2	2.8	88.6	9.91	87.8	0.22	2.2	40.9	29
88	2.5	3.4	91	15.4	90	0.22	2.7	46.5	65.8
90	2.5	3.4	93	15.6	92	0.22	2.7	47.6	63.5
92	2.5	3.4	95	16.6	94	0.22	2.7	48.6	62
93	2.5	3.4	96	16.8	95	0.22	2.7	49.2	61.8
95	2.5	3.4	98	16.9	97	0.22	2.7	50.2	59.3
97	2.5	3.4	100	17.1	99	0.22	2.7	51.3	58.2
98	2.5	3.4	101	17.5	100	0.22	2.7	51.8	56.6
100	2.5	3.4	103	17.9	102	0.22	2.7	52.8	55.5
102	2.5	3.4	105.3	18.4	104.3	0.22	2.7	62	53.6
103	2.5	3.4	106.3	18.5	105.3	0.22	2.7	62.6	53.2
105	2.5	3.4	108.3	18.7	107.3	0.22	2.7	63.8	51.8
107	2.5	3.4	110.3	19.1	109.3	0.22	2.7	65	50.7
108	2.5	3.4	111.3	19.3	110.3	0.22	2.7	65.6	50.5
110	2.5	3.4	113.4	19.8	112.3	0.22	2.7	66.8	49
112	2.5	3.4	115.4	20.3	114.3	0.22	2.7	68	47
113	2.5	3.4	116.4	20.5	115.3	0.22	2.7	68.6	46.5
115	2.5	3.4	118.4	20.6	117.3	0.22	2.7	69.4	45.5
117	2.5	3.4	120.4	20.8	119.3	0.22	2.7	71	44.6
118	2.5	3.4	121.4	21.1	120.3	0.25	2.7	71.7	44.2
120	2.5	3.4	123.5	21.4	122.3	0.25	2.7	72.8	43.3
123	2.5	3.4	126.5	22	125.3	0.25	2.7	74.7	41.2
125	2.5	3.4	128.5	22.5	127.3	0.25	2.7	75.9	40.2
127	2.5	3.4	130.5	23	129.3	0.25	2.7	77	39.8
130	2.5	3.4	133.6	23.4	132.3	0.25	2.7	78.9	38.2
133	2.5	3.4	136.6	24.4	135.3	0.25	2.7	80.7	36.8
135	2.5	3.4	138.6	25	137.3	0.25	2.7	81.9	36.6
137	2.5	3.4	140.6	25.3	139.3	0.25	2.7	83	35.6
140	2.5	4	144	29.3	142.6	0.25	2.7	96.1	40.2
143	2.5	4	147	30.1	145.6	0.25	2.7	98.1	38.6
150	2.5	4	154.1	31.9	152.6	0.25	2.7	102	36.2
153	2.5	4	157.1	32.6	155.6	0.25	2.7	104	35.6
160	2.5	4	164.2	34.4	162.6	0.25	2.7	108	34.6
163	2.5	4	167.2	34.6	165.6	0.25	2.7	111	33.5
165	2.5	4	169.2	34.9	167.6	0.25	2.7	113	32.8
170	2.5	4	174.3	36.2	172.6	0.25	2.7	116	32
173	2.5	4	177.3	37.1	175.6	0.25	2.7	118	32
175	2.5	4	179.3	37.3	177.6	0.25	2.7	119	31.4
180	2.5	4	184.5	38.3	182.6	0.29	2.7	123	30.8
183	2.5	4	187.5	41	185.6	0.29	2.7	125	30
190	3	5	194.9	61.3	193	0.29	3.2	150	62.8
195	3	5	199.9	61.6	198	0.29	3.2	154	61.5
200	3	5	205	64.5	203	0.29	3.2	158	59
205	3	5	210	66.4	208	0.29	3.2	162	57.8
210	3	5	215.1	68.8	213	0.29	3.2	166	56.8
215	3	5	220.1	69.5	218	0.29	3.2	169	55.5
220	3	5	225.2	72.4	223	0.29	3.2	173	54.4
225	3	5	230.2	72.9	228	0.29	3.2	177	53.3
230	3	5	235.3	75.2	233	0.29	3.2	181	52
240	3	5	245.4	80.9	243	0.29	3.2	189	49.6
250	3	5	255.5	84.2	253	0.32	3.2	197	48.5
260	4	7.5	267.6	165	265	0.32	4.2	343	162
270	4	7.5	277.7	174	275	0.32	4.2	356	157
280	4	7.5	287.8	184	285	0.32	4.2	369	152
290	4	7.5	297.9	190	295	0.32	4.2	382	144
300	4	7.5	307.9	196	305	0.32	4.2	395	140
310	4	7.5	318	200	315	0.32	4.2	408	136
320	4	7.5	328.1	203	325	0.36	4.2	422	132
325	4	7.5	333.1	206	330	0.36	4.2	428	129
330	4	7.5	338.2	209	335	0.36	4.2	435	126
340	4	7.5	348.3	219	345	0.36	4.2	448	123
350	4	7.5	358.4	229	355	0.36	4.2	452	121
355	4	7.5	363.4	231	360	0.36	4.2	467	121
360	4	7.5	368.5	233	365	0.36	4.2	487	119
370	4	7.5	378.5	236	375	0.36	4.2	493	116
375	4	7.5	383.5	240	380	0.36	4.2	500	112
380	4	7.5	388.6	242	385	0.36	4.2	513	111
390	4	7.5	398.7	253	395	0.36	4.2	520	110
395	4	7.5	403.7	257	400	0.36	4.2	526	109
400	4	7.5	408.9	260	405	0.4	4.2	529	106
410	4	7.5	419	266	415	0.4	4.2	546	105
415	4	7.5	424	273	420	0.4	4.2	552	104
420	4	7.5	429.1	277	425	0.4	4.2	553	101
430	4	7.5	439.2	285	435	0.4	4.2	565	100
440	4	7.5	449.3	294	445	0.4	4.2	578	98
