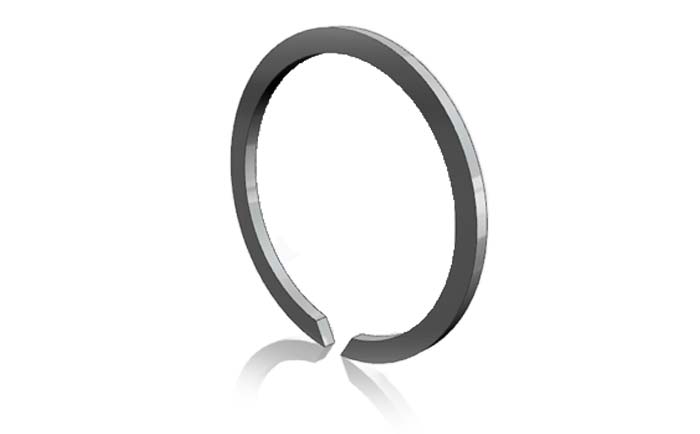

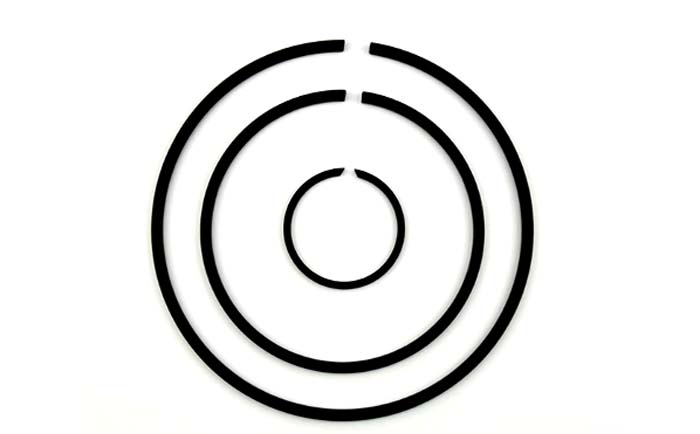

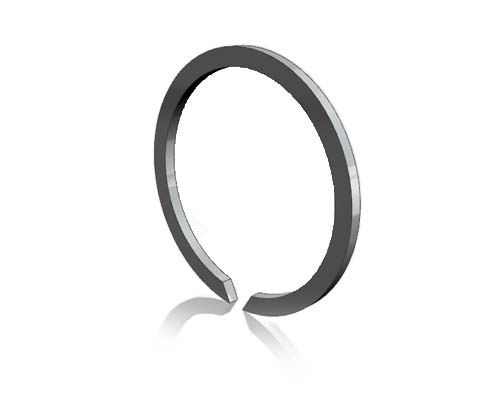

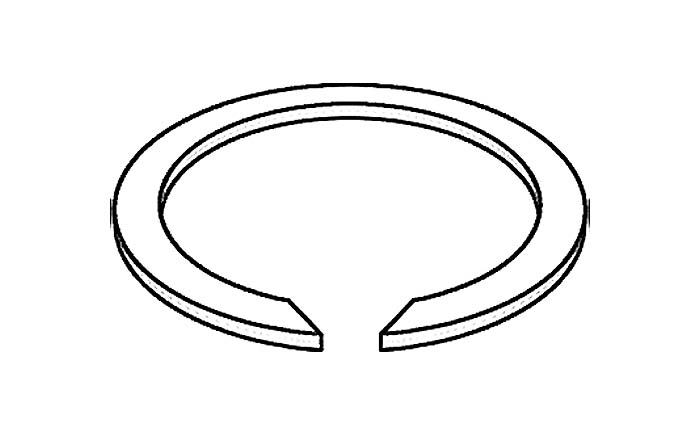

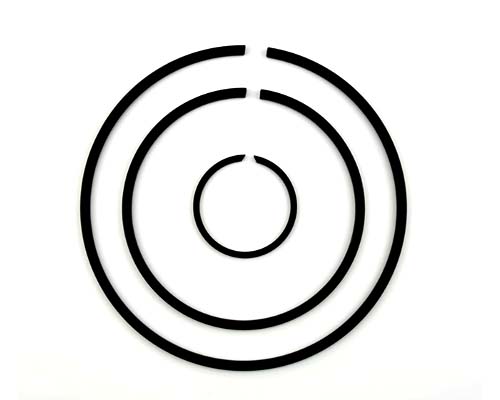

产品名称：M2400 SW 无耳轴用挡圈

执行标准： 德标M2400/SW

产品概述：M2400 SW 无耳轴用挡圈也称为钢丝轴用止动环，轴用压扁钢丝挡圈，无耳C型挡圈。无耳轴用挡圈是一种小型但必不可少的机械部件，用于将零件固定在外壳内或轴上。它们通常用于各种机械和汽车应用中，以防止轴向移动并确保其他部件的稳定定位。止动环通常由弹簧钢或其他高强度材料制成，为其功能提供必要的弹性和耐用性。它们的设计涉及一个具有径向或切向间隙的圆形环，允许它们被压缩然后卡入轴或外壳上的凹槽或槽中。这种压缩提供了紧密配合，将环固定在适当位置并有效防止零件移位。止动环主要有两种类型：内部和外部。内部止动环或内部挡圈安装在孔内，用于将组件固定在圆柱形外壳内。外部止动环或外部挡圈安装在轴或其他圆柱形零件的外部，以防轴向力。卡簧的安装非常简单，通常只需要一把卡簧钳就可以将其压紧并安装到指定的凹槽中。拆卸卡簧的方法也类似。卡簧因其简单、可靠和易于使用而受到重视，在空间有限且安全安装至关重要的组件中，卡簧是必不可少的。而轴用止动环，是一种用于防止轴承在运转中在轴承座内窜动的装置，其主要作用是固定轴承，而不是制动，目前都是用硬料直接成型，尺寸一致性较好

产品硬度：产品的性能硬度标准，公称直径4-460mm的规格洛氏硬度应符合：40HRC Minimum最小值。

产品表面：表面多以发黑或者磷化为主，如需盐雾要求可以通过机械镀锌，达克罗、久美特、电泳或者钝化处理来增加盐雾要求，以防其他部门处理产生氢脆现象。

产品直径：φ4-φ460mm当直径≤38时，挡圈需进行内倒角60°切口，当直径≥40时，挡圈切口为齐平。

产品尺寸

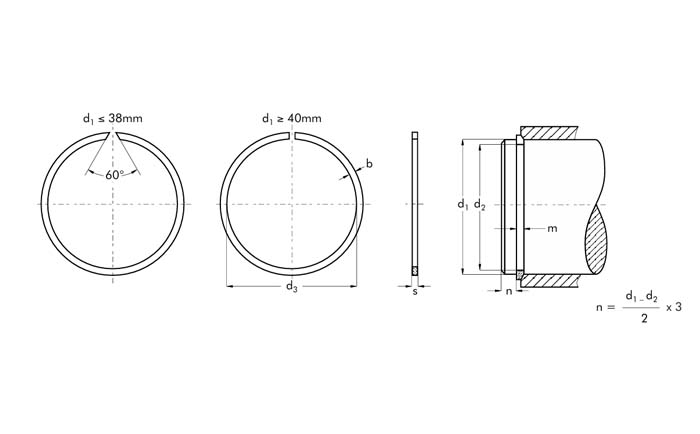

M2400/SW轴用止动环尺寸图

d1	S(-0.1)	b(-0.1)	d3 Max	Wt(g)	d2	Tol	m Min	FN(KN)	FR(KN)	n ablx1000
4	0.5	0.8	3.7	0.02	3.8	–0.09	0.6	0.2	1.25	275
5	0.5	1	4.7	0.05	4.8	–0.09	0.6	0.26	1.3	192
6	0.7	1.1	5.6	0.09	5.7	–0.09	0.8	0.46	3.5	141
7	0.7	1.2	6.5	0.12	6.7	–0.09	0.8	0.54	3.5	134
8	1	1.3	7.4	0.2	7.6	–0.09	1.1	0.82	6.5	108
9	1	1.3	8.4	0.24	8.6	–0.09	1.1	0.92	6.5	80
10	1	1.3	9.4	0.25	9.6	–0.09	1.1	1.03	6.5	68
11	1	1.3	10.2	0.29	10.5	–0.11	1.1	1.4	9.8	64
12	1	1.3	11.2	0.3	11.5	–0.11	1.1	1.53	9.3	53
13	1	1.3	12.2	0.34	12.5	–0.11	1.1	1.7	8.9	43
14	1.2	1.5	13.1	0.5	13.5	–0.11	1.3	1.8	17	45
15	1.2	1.75	14	0.66	14.4	–0.11	1.3	2.3	18.7	44
16	1.2	1.75	15	0.69	15.4	–0.11	1.3	2.47	17.7	38
17	1.2	1.75	16	0.72	16.4	–0.11	1.3	2.63	17	34
18	1.2	1.75	17	0.75	17.4	–0.11	1.3	2.78	16.2	30
19	1.2	1.75	17.9	0.8	18.4	–0.13	1.3	2.94	15.6	29
20	1.2	1.75	18.7	0.84	19.2	–0.13	1.3	4.1	15	26
21	1.2	1.75	19.7	0.87	20.2	–0.13	1.3	4.3	14.6	23
22	1.2	1.75	20.7	0.91	21.2	–0.13	1.3	4.5	14	21
24	1.2	1.75	22.5	0.99	23	–0.13	1.3	6.15	13.3	18
25	1.2	1.75	23.5	1	24	–0.13	1.3	6.4	12.8	16
26	1.2	1.75	24.5	1.1	25	–0.13	1.3	6.65	12.5	15
27	1.5	2.3	25.5	2	26	–0.13	1.6	6.95	30	16
28	1.5	2.3	26.5	2.11	27	–0.13	1.6	7.2	29.3	15
29	1.5	2.3	27.5	2.2	28	–0.13	1.6	7.45	28.2	14
30	1.5	2.3	28.5	2.33	29	–0.13	1.6	7.7	27.5	13
32	1.5	2.3	30.2	2.41	30.8	–0.16	1.6	9.9	26.5	13
35	1.5	2.3	33.2	2.51	33.8	–0.16	1.6	10.8	24.4	11
37	1.5	2.3	35.2	2.72	35.8	–0.16	1.6	11.3	23.5	9
38	1.5	2.3	36.2	2.83	36.8	–0.16	1.6	11.6	22.7	9
40	1.5	2.3	37.8	2.91	38.5	–0.16	1.6	15.5	22	8
42	1.5	2.3	39.8	3.1	40.5	–0.16	1.6	16.2	21.4	7
43	1.5	2.3	40.8	3.25	41.5	–0.16	1.6	16.5	21.1	7
45	1.5	2.3	42.8	3.39	43.5	–0.16	1.6	17.3	20.6	6
47	1.5	2.3	44.8	3.48	45.5	–0.16	1.6	18.2	19.2	6
48	1.5	2.3	45.8	3.6	46.5	–0.16	1.6	18.7	18.6	5
50	1.5	2.3	47.8	3.73	48.5	–0.16	1.6	19.5	18.1	5
52	1.5	2.3	49.8	3.92	50.5	–0.19	1.6	20.2	17.7	4
55	1.5	2.3	52.6	4.11	53.5	–0.19	1.6	21	16.5	4
58	1.5	2.3	55.6	4.4	56.5	–0.19	1.6	22.5	15.7	4
60	1.5	2.3	57.6	4.55	58.5	–0.19	1.6	23.2	15.4	4
63	1.5	2.3	60.6	4.58	61.5	–0.19	1.6	24.4	14.7	3
65	1.5	2.3	62.6	4.64	63.5	–0.19	1.6	25.2	14.2	3
68	2	2.8	65.4	8.59	66.2	–0.19	2.2	31.7	39.6	3
70	2	2.8	67.4	8.71	68.2	–0.19	2.2	32.5	38.4	3
72	2	2.8	69.4	8.8	70.2	–0.19	2.2	33.7	37.6	3
73	2	2.8	70.4	8.9	71.2	–0.19	2.2	34	37	3
75	2	2.8	72.4	9.32	73.2	–0.19	2.2	35	36.2	2
80	2	2.8	77.4	9.67	78.2	–0.19	2.2	37.4	34.2	2
85	2.5	3.4	82	16	83	–0.22	2.7	44	72	2
90	2.5	3.4	87	16	88	–0.22	2.7	46.5	66.3	2
95	2.5	3.4	92	18.2	93	–0.22	2.7	49.2	61.8	2
100	2.5	3.4	97	18.9	98	–0.22	2.7	51.9	57.3	2
105	2.5	3.4	101.7	20.7	102.7	–0.22	2.7	65	54	2
110	2.5	3.4	106.6	20.9	107.7	–0.22	2.7	69	50.4	1
115	2.5	3.4	111.6	22.1	112.7	–0.22	2.7	71	47.2	1
120	2.5	3.4	116.5	24.1	117.7	–0.22	2.7	75	44.8	1
125	2.5	3.4	121.5	25.1	122.7	–0.25	2.7	78.5	41.8	1
130	2.5	3.4	126.4	26.6	127.7	–0.25	2.7	84	39.6	1
135	2.5	4	131.1	30.2	132.4	–0.25	2.7	87	44	1
140	2.5	4	136	31.1	137.4	–0.25	2.7	91.5	41.6	1
145	2.5	4	141	32.6	142.4	–0.25	2.7	95	39.6	1
150	2.5	4	145.9	32.8	147.4	–0.25	2.7	98	37.5	1
155	2.5	4	150.9	34.7	154.4	–0.25	2.7	100	36.3	1
160	2.5	4	155.8	36.6	157.4	–0.25	2.7	103	35.6	1
165	2.5	4	160.8	37.4	162.4	–0.25	2.7	106	34.2	0.5
170	2.5	4	165.7	38.5	167.4	–0.25	2.7	108	33.5	0.5
175	2.5	4	170.7	39.4	172.4	–0.25	2.7	117	32.2	0.4
180	3	5	175.2	61.2	177	–0.25	3.2	140	67.5	1
185	3	5	180.2	63.9	182	–0.29	3.2	144	66.2	1
190	3	5	185.1	65.9	187	–0.29	3.2	148	64	1
195	3	5	190.1	67.5	192	–0.29	3.2	152	62.6	1
200	3	5	196	68.4	197	–0.29	3.2	156	61.4	0.5
210	3	5	204.9	72	207	–0.29	3.2	164	58	0.5
220	3	5	214.8	76.3	217	–0.29	3.2	171	55.5	0.4
230	3	5	224.7	79.8	227	–0.29	3.2	180	53	0.3
240	3	5	234.6	81.7	237	–0.29	3.2	187	51	0.3
250	3	5	244.5	86.5	247	–0.32	3.2	195	49	0.3
260	4	7.5	252.4	179	255	–0.32	4.2	338	168	0.4
265	4	7.5	257.4	185.2	260	–0.32	4.2	344	165	0.4
270	4	7.5	262.3	197.7	265	–0.32	4.2	350	162	0.4
280	4	7.5	272.2	198.7	275	–0.32	4.2	362	155	0.4
285	4	7.5	277.2	199.5	280	–0.32	4.2	370	151	0.3
290	4	7.5	282.1	205.3	285	–0.32	4.2	377	148	0.3
300	4	7.5	292.1	214.2	295	–0.32	4.2	390	145	0.3
305	4	7.5	297.1	219.4	300	–0.32	4.2	396	142	0.3
310	4	7.5	302	223.1	305	–0.32	4.2	402	139	0.3
320	4	7.5	311.9	225.3	315	–0.32	4.2	416	137	0.3
330	4	7.5	321.8	228.6	325	–0.36	4.2	428	132	0.2
340	4	7.5	331.7	239.3	335	–0.36	4.2	442	129	0.2
350	4	7.5	341.6	251.2	345	–0.36	4.2	455	123	0.2
360	4	7.5	351.5	253.1	355	–0.36	4.2	468	120	0.2
370	4	7.5	361.5	259.2	365	–0.36	4.2	482	117	0.2
380	4	7.5	371.4	265.8	375	–0.36	4.2	494	115	0.2
390	4	7.5	381.3	273.9	385	–0.36	4.2	507	112	0.2
400	4	7.5	391.2	281.1	395	–0.36	4.2	521	109	0.1
420	4.5	12	410	531	415	–0.36	4.8	547	133	0.3
460	4.5	12	449.5	582	455	–0.36	4.8	600	126	0.2
