产品名称：M1302 JB 带倒角孔用挡圈

执行标准：德标M1302 JB

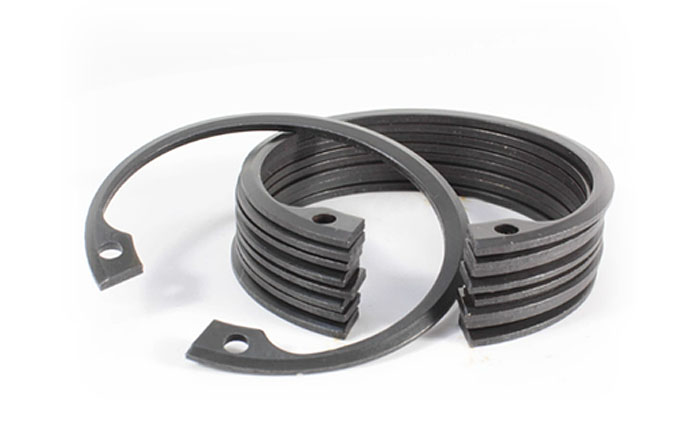

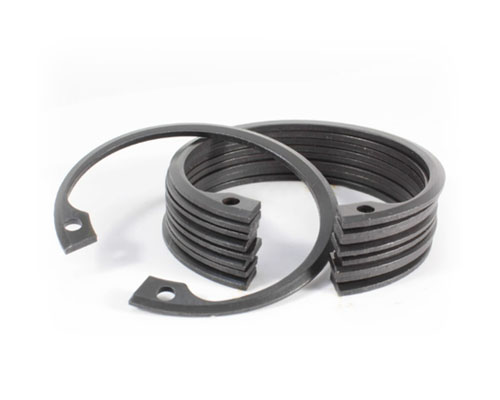

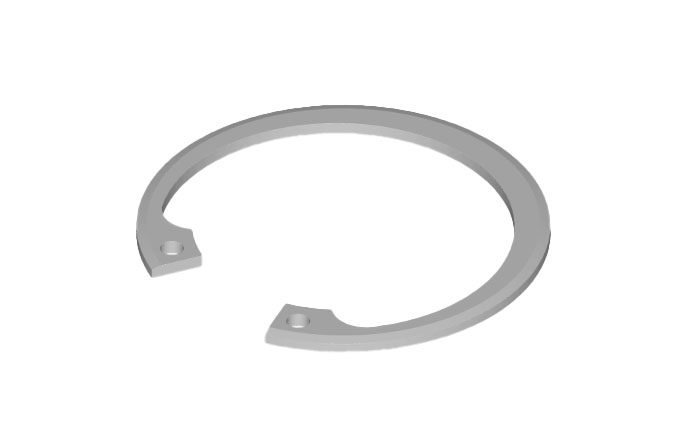

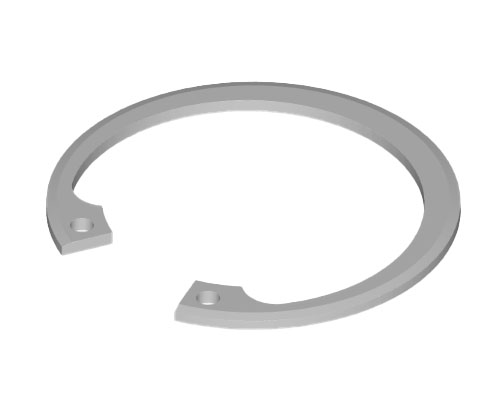

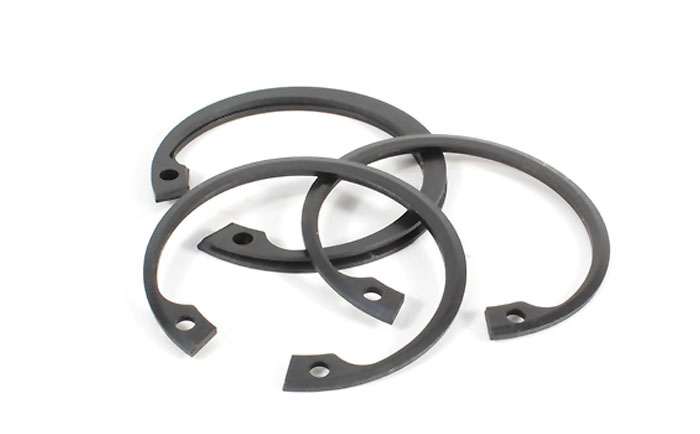

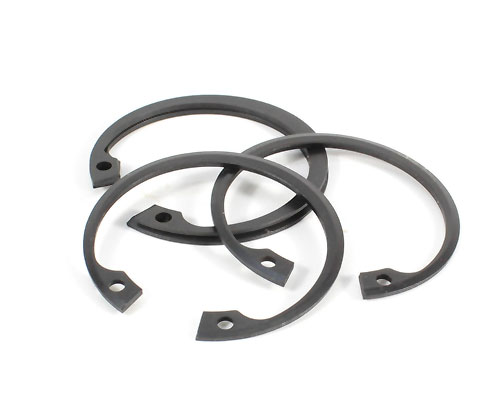

产品概述：M1302 JB 带倒角孔用挡圈，斜面挡卡，倒角孔卡，倒角内卡等，孔用挡圈是一种安装于圆孔内，用作固定零部件的轴向运动，这类挡圈的外径比装配圆孔直径稍大。而斜面孔用挡圈在外径的一周都有15度斜角，主要补偿轴向间隙，由于斜面效应提供了更多的应用可能性，以补偿轴向公差，为了更好的固定和防止零件移动，安装挡圈的沟槽也需要有与挡圈相同的15度斜角。

产品材料：常规材料有弹簧钢（65Mn、C67S、C75S），马氏体不锈钢（2Cr13、1.4122），奥氏体不锈钢304等。

产品硬度：产品的性能硬度标准，公称直径≤48mm的洛氏硬度应符合：47HRC-54HRC。公称直径48mm-140mm的规格洛氏硬度应符合：44HRC-51HRC。

产品表面：表面多以发黑或者磷化为主，如需盐雾要求可以通过机械镀锌，达克罗、久美特、电泳或者钝化处理来增加盐雾要求，以防其他部门处理产生氢脆现象。

产品直径：φ40-φ140mm

产品尺寸

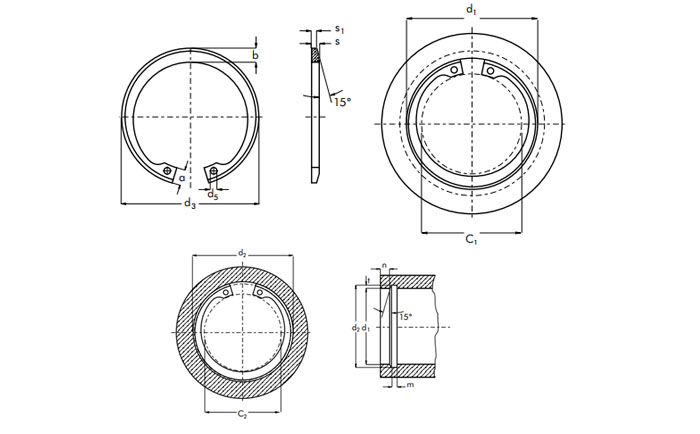

M1302 JB带倒角孔用挡圈

d1	S	Tol	S1	Tol	d3	Tol	n Min	≈b	d5 Min	Wt(g)	d2	Tol	m Min	Tol
40	1.65	–0.15	1.25	–0.050	44	0,90 -0,60	5.3	4	1.9	4.05	42.8	0.13	1.3	0.025
41	1.65	–0.15	1.22	–0.050	45.8	0,90 -0,60	5.9	4	1.9	4.55	44	0.13	1.3	0.025
42	1.65	–0.15	1.22	–0.050	46.6	0,90 -0,60	5.9	4.2	1.9	4.73	45	0.13	1.3	0.025
43	1.65	–0.15	1.19	–0.050	47.6	0,90 -0,60	5.9	4.3	1.9	4.91	46	0.13	1.27	0.025
44	1.65	–0.15	1.19	–0.050	49.3	0,90 -0,60	6.1	4.3	1.9	4.68	47.2	0.13	1.27	0.025
46	1.65	–0.15	1.19	–0.050	51.1	0,90 -0,60	6.1	4.3	2.3	5.23	49.4	0.13	1.27	0.025
47	1.65	–0.15	1.19	–0.050	52.2	0,90 -0,60	6.1	4.3	2.3	5.82	50.4	0.13	1.27	0.025
48	1.65	–0.15	1.19	–0.050	52.6	0,90 -0,60	6.1	4.3	2.3	5.82	51.5	0.13	1.27	0.025
51	1.65	–0.15	1.15	–0.050	56.1	0,90 -0,60	6.2	4.3	2.3	6.36	54.6	0.13	1.22	0.025
52	2.05	–0.15	1.5	–0.075	57.9	1,00 -0,75	6.5	4.7	2.3	8.18	55.7	0.15	1.65	0.038
54	2.05	–0.15	1.56	–0.075	59.7	1,00 -0,75	6.7	4.9	2.3	8.82	57.9	0.15	1.65	0.038
56	2.05	–0.15	1.54	–0.075	61.3	1,00 -0,75	6.8	5	2.3	8.91	60.1	0.15	1.63	0.038
57	2.05	–0.15	1.54	–0.075	63.2	1,00 -0,75	7	5.2	2.3	9.91	61.5	0.15	1.63	0.038
60	2.05	–0.15	1.51	–0.075	66.8	1,00 -0,75	7	5.3	2.3	10.55	64.5	0.15	1.6	0.038
62	2.05	–0.15	1.48	–0.075	68.6	1,00 -0,75	7.2	5.2	2.7	11.54	66.5	0.15	1.57	0.038
63	2.05	–0.15	1.48	–0.075	70.5	1,00 -0,75	7.2	5.3	2.7	11.59	67.7	0.15	1.57	0.038
65	2.45	–0.15	1.88	–0.100	72.2	1,00 -0,75	7.5	5.6	2.7	15.45	69.8	0.15	1.98	0.038
67	2.45	–0.15	1.85	–0.100	73.9	1,00 -0,75	7.5	5.7	2.7	15.68	71.9	0.15	1.96	0.038
68	2.45	–0.15	1.85	–0.100	75.7	1,00 -0,75	7.7	6	2.7	15.91	73.1	0.15	1.96	0.038
70	2.45	–0.15	1.83	–0.100	77.5	1,00 -0,75	7.7	5.9	2.7	14.14	75.2	0.15	1.93	0.038
72	2.45	–0.15	1.83	–0.100	79.3	1,00 -0,75	7.7	5.8	2.7	16.36	77.3	0.15	1.93	0.038
78	2.85	–0.15	2.15	–0.130	86.8	1,40 -1,40	8.1	6.5	3.1	24.09	83.7	0.15	2.26	0.051
80	2.85	–0.15	2.15	–0.130	89.5	1,40 -1,40	8.1	6.7	3.1	25.19	86	0.15	2.26	0.051
82	2.85	–0.15	2.15	–0.130	92	1,40 -1,40	8.9	6.8	3.1	27.27	88.1	0.15	2.26	0.051
85	2.85	–0.15	2.15	–0.130	94.8	1,40 -1,40	8.9	7	3.1	29.55	91.2	0.15	2.26	0.051
88	2.85	–0.15	2.15	–0.130	98	1,40 -1,40	8.9	7.4	3.1	31.36	94.6	0.15	2.26	0.051
90	2.85	–0.15	2.15	–0.130	100	1,40 -1,40	8.9	7.4	3.1	32.73	96.8	0.15	2.26	0.051
92	2.85	–0.15	2.15	–0.130	102.2	1,40 -1,40	8.9	7.7	3.1	33.18	99	0.15	2.26	0.051
95	2.85	–0.15	2.15	–0.130	105.6	1,65 -1,65	8.9	7.8	3.1	35.45	102.1	0.15	2.26	0.051
98	2.85	–0.15	2.15	–0.130	109	1,65 -1,65	9.6	8.1	3.1	39.55	105.5	0.15	2.26	0.051
100	2.85	–0.15	2.15	–0.130	110.7	1,65 -1,65	9.6	8.1	3.1	40	107.6	0.15	2.26	0.051
102	2.85	–0.15	2.15	–0.130	112.4	1,65 -1,65	9.6	8.4	3.1	42.27	109.7	0.15	2.26	0.051
105	2.85	–0.15	2.15	–0.130	115.8	1,65 -1,65	9.6	8.4	3.1	44.09	112.8	0.15	2.26	0.051
108	2.85	–0.15	2.15	–0.130	119.2	1,65 -1,65	9.6	8.5	3.1	45.91	116.1	0.15	2.26	0.051
110	2.85	–0.15	2.15	–0.130	120.8	1,65 -1,65	10.5	8.6	3.8	47.73	118	0.15	2.26	0.051
115	2.85	–0.15	2.15	–0.130	125.5	1,65 -1,65	10.5	8.9	3.8	50.45	123.2	0.15	2.26	0.051
118	2.85	–0.15	2.15	–0.130	128.9	1,65 -1,65	10.5	8.9	3.8	53.18	126.3	0.15	2.26	0.051
120	2.85	–0.15	2.15	–0.130	132.4	1,65 -1,65	10.5	9.1	3.8	56.36	128.6	0.15	2.26	0.051
127	2.85	–0.15	2.15	–0.130	139.3	1,65 -1,65	11.3	9.9	3.8	61.82	135.8	0.15	2.26	0.051
140	3.25	–0.20	2.49	–0.150	154.1	1,65 -1,65	11.8	10.4	3.8	83.18	149.2	0.15	2.29	0.051
