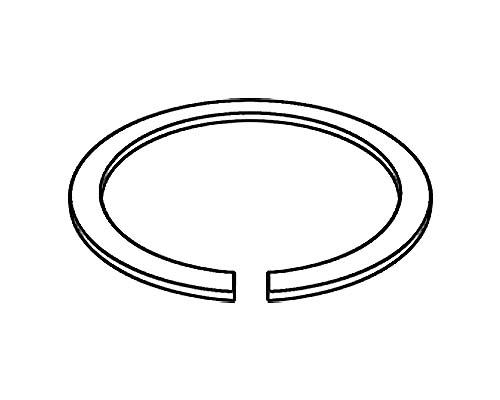

产品名称：DIN5417轴用止动环

执行标准： 德标DIN5417(M3200/SP)

产品概述：DIN5417轴用止动环也称为带环槽轴承用挡圈，压扁钢丝薄型挡圈，无耳C型挡圈。止动环，也称为挡圈或弹性挡圈，是一种小型但必不可少的机械部件，用于将零件固定在外壳内或轴上。它们通常用于各种机械和汽车应用中，以防止轴向移动并确保其他部件的稳定定位。止动环通常由弹簧钢或其他高强度材料制成，为其功能提供必要的弹性和耐用性。它们的设计涉及一个具有径向或切向间隙的圆形环，允许它们被压缩然后卡入轴或外壳上的凹槽或槽中。这种压缩提供了紧密配合，将环固定在适当位置并有效防止零件移位。止动环主要有两种类型：内部和外部。内部止动环或内部挡圈安装在孔内，用于将组件固定在圆柱形外壳内。外部止动环或外部挡圈安装在轴或其他圆柱形零件的外部，以防轴向力。卡簧的安装非常简单，通常只需要一把卡簧钳就可以将其压紧并安装到指定的凹槽中。拆卸卡簧的方法也类似。卡簧因其简单、可靠和易于使用而受到重视，在空间有限且安全安装至关重要的组件中，卡簧是必不可少的。而轴用止动环，是一种用于防止轴承在运转中在轴承座内窜动的装置，其主要作用是固定轴承，而不是制动，此型号内径一周都是圆角，为了更好的固定，安装止动环的沟槽也需要有与止动环内径相同的圆角。

产品硬度：产品的性能硬度标准，公称直径30-400mm的规格洛氏硬度应符合：45HRC-50HRC。

产品表面：表面多以发黑或者磷化为主，如需盐雾要求可以通过机械镀锌，达克罗、久美特、电泳或者钝化处理来增加盐雾要求，以防其他部门处理产生氢脆现象。

产品直径：φ30-φ400mm

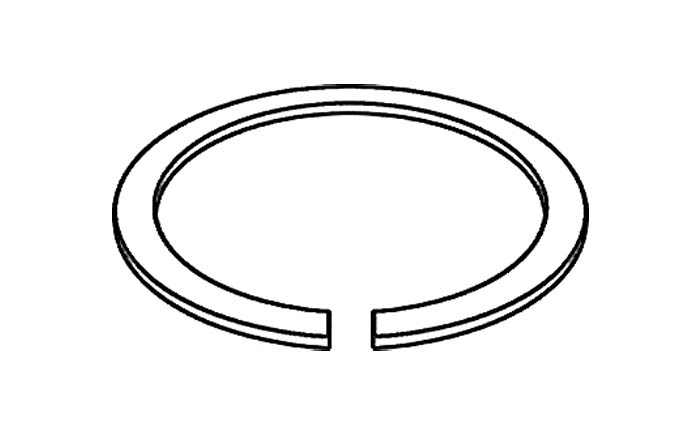

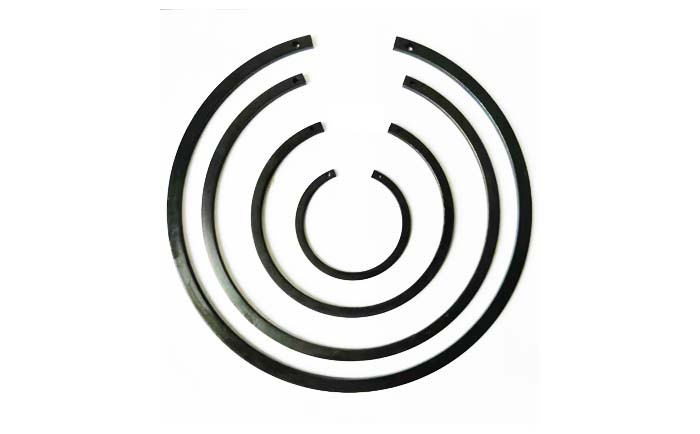

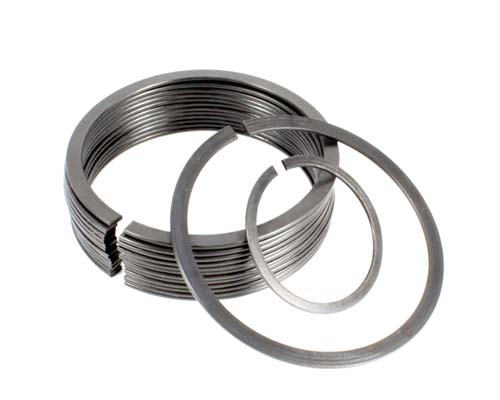

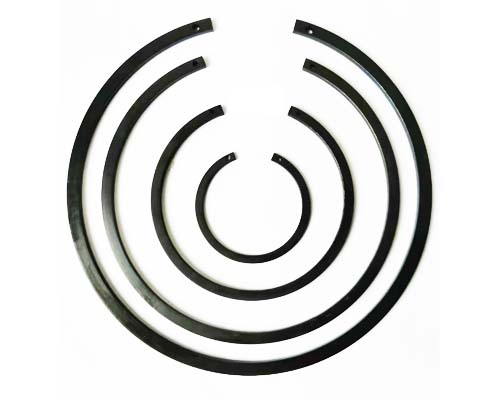

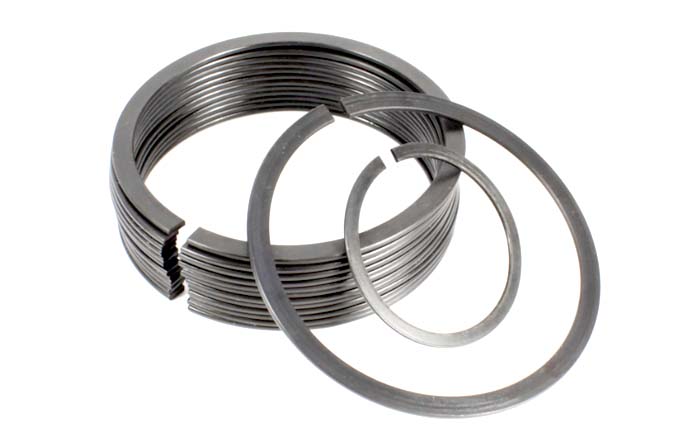

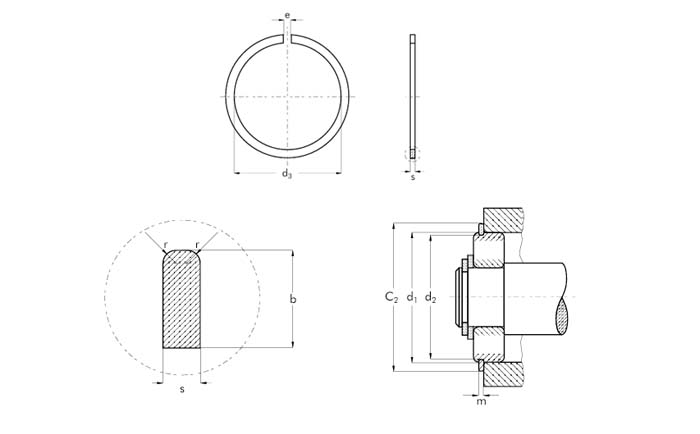

产品尺寸

DIN5417轴用止动环厂家

d1	S	Tol	d3	Tol	e(≈)	r(Min)	b	Tol	Wt(g)	d2	Tol	m	Tol	FN(KN)	FR(KN)	g	FRg(KN)	n abl
30	1.12	–0.1	27.4	0.4	3	0.4	3.25	–0.15	2.8	28.17	–0.25	1.35	0.3	13.7	16.6	2	2.91	16
32	1.12	–0.1	29.4	0.4	3	0.4	3.25	–0.15	3	30.15	–0.25	1.35	0.3	14.6	14.6	2	2.57	13
35	1.12	–0.1	32.4	0.4	3	0.4	3.25	–0.15	3.2	33.17	–0.25	1.35	0.3	16	13.4	2	2.42	11
37	1.12	–0.1	34	0.4	3	0.4	3.25	–0.15	3.4	34.77	–0.25	1.35	0.3	20.7	13.6	2	2.45	10
40	1.12	–0.1	37.3	0.4	3	0.4	3.25	–0.15	3.6	38.1	–0.25	1.35	0.3	19.3	13.5	2	2.5	8
42	1.12	–0.1	38.9	0.5	3	0.4	3.25	–0.15	3.8	39.75	–0.25	1.35	0.3	23.5	12.9	2	2.39	7
44	1.12	–0.1	40.9	0.5	3	0.4	3.25	–0.15	4	41.75	–0.25	1.35	0.3	24.6	12.4	2	2.29	7
47	1.12	–0.1	43.7	0.5	4	0.4	4.04	–0.15	5.3	44.6	–0.25	1.35	0.3	28.8	12.1	2	2.29	7
50	1.12	–0.1	46.7	0.5	4	0.4	4.04	–0.15	5.8	47.6	–0.25	1.35	0.3	30.6	13.3	2	2.6	6
52	1.12	–0.1	48.8	0.5	4	0.4	4.04	–0.15	5.9	49.73	–0.25	1.35	0.3	31.6	12.8	2.5	2.01	6
55	1.12	–0.1	51.7	0.5	4	0.4	4.04	–0.15	6.2	52.6	–0.25	1.35	0.3	33.8	11.8	2.5	1.9	5
56	1.12	–0.1	52.4	0.8	4	0.4	4.04	–0.15	6.5	53.6	–0.25	1.35	0.3	34.5	12.1	2.5	1.95	5
58	1.12	–0.1	54.4	0.8	4	0.4	4.04	–0.15	6.7	55.6	–0.25	1.35	0.3	35.6	11.5	2.5	1.89	5
62	1.7	–0.1	58.2	0.8	4	0.6	4.04	–0.15	10.5	59.61	–0.50	1.9	0.3	38.1	37.6	2.5	6.18	5
65	1.7	–0.1	61.2	0.8	4	0.6	4.04	–0.15	11	62.6	–0.50	1.9	0.3	40	34.9	2.5	5.89	4
68	1.7	–0.1	63.4	0.8	5	0.6	4.85	–0.15	12.6	64.82	–0.50	1.9	0.3	55.5	40.9	2.5	7.06	4
72	1.7	–0.1	67.4	0.8	5	0.6	4.85	–0.15	14.7	68.81	–0.50	1.9	0.3	59	38.9	2.5	6.71	4
75	1.7	–0.1	70.4	0.8	5	0.6	4.85	–0.15	15.3	71.83	–0.50	1.9	0.3	61.5	36.6	2.5	6.46	3
80	1.7	–0.1	75.4	0.8	5	0.6	4.85	–0.15	16.3	76.81	–0.50	1.9	0.3	65.7	34.8	3	5.25	3
85	1.7	–0.1	80.4	0.8	5	0.6	4.85	–0.15	17.5	81.81	–0.50	1.9	0.3	70	33.5	3	5.16	3
90	2.46	–0.1	85.4	0.8	5	0.7	4.85	–0.15	26.6	86.79	–0.50	2.7	0.3	74	93.9	3	14.8	2
95	2.46	–0.1	90.4	0.8	5	0.7	4.85	–0.15	28.2	91.82	–0.50	2.7	0.3	76.3	86.8	3.5	12	2
100	2.46	–0.1	95.2	1	5	0.7	4.85	–0.15	29.2	96.8	–0.50	2.7	0.3	82.5	80.8	3.5	11.4	2
110	2.46	–0.1	105.2	1	5	0.7	4.85	–0.15	32.8	106.81	–0.50	2.7	0.3	90.7	71.2	3.5	10.4	1
115	2.46	–0.1	110.2	1	5	0.7	4.85	–0.15	34.4	111.81	–0.50	2.7	0.3	97.7	66.6	3.5	10	1
120	2.82	–0.1	113.6	1	7	0.7	7.21	–0.15	60.6	115.21	–0.50	3.1	0.3	143	140	3.5	21.3	2
125	2.82	–0.1	118.6	1	7	0.7	7.21	–0.15	63	120.22	–0.50	3.1	0.3	155	132	4	17.9	2
130	2.82	–0.1	123.6	1	7	0.7	7.21	–0.15	65.6	125.22	–0.50	3.1	0.3	166	124.7	4	17.3	1
140	2.82	–0.1	133	1.6	7	0.7	7.21	–0.15	70.6	135.23	–0.50	3.1	0.3	180	111.6	4	16	1
145	2.82	–0.1	138	1.6	7	0.7	7.21	–0.15	73	140.23	–0.50	3.1	0.3	186	106.4	4	15.5	1
150	2.82	–0.1	142.9	1.6	7	0.7	7.21	–0.15	77.2	145.24	–0.50	3.1	0.3	193	101.5	4	15	1
160	2.82	–0.1	152.9	1.6	7	0.7	7.21	–0.15	81	155.22	–0.50	3.1	0.3	206	92	4	14.1	1
170	3.1	–0.1	161.3	1.6	10	0.7	9.6	–0.15	122	163.65	–0.50	3.5	0.3	283	148	5	18.7	1
180	3.1	–0.1	171.2	1.6	10	0.7	9.6	–0.15	128	173.66	–0.50	3.5	0.3	292	135	5	17.7	1
190	3.1	–0.1	181	1.8	10	0.7	9.6	–0.15	139	183.64	–0.50	3.5	0.3	311	124	5	16.7	1
200	3.1	–0.1	191	1.8	10	0.7	9.6	–0.15	148	193.65	–0.50	3.5	0.3	336	116	5	16	1
210	3.1	–0.1	200.9	1.8	10	1.2	9.6	–0.15	156	203.6	–0.50	3.5	0.3	356	106	6	12.7	1
215	3.1	–0.1	205.9	1.8	10	1.2	9.6	–0.15	160	208.6	–0.50	3.5	0.3	376	103	6	12.4	1
225	3.5	–0.1	214.3	1.8	10	1.2	10	–0.15	196	217	–0.50	4.5	0.4	462	144	6	17.9	1
230	3.5	–0.1	219.2	1.8	10	1.2	10	–0.15	200	222	–0.50	4.5	0.4	473	139.1	6	17.5	1
240	3.5	–0.1	229.2	1.8	10	1.2	10	–0.15	209	232	–0.50	4.5	0.4	495	130	6	16.8	0.5
250	3.5	–0.1	239.2	1.8	10	1.2	10	–0.15	220	242	–0.50	4.5	0.4	514	122	6	16.1	0.5
260	3.5	–0.1	247.5	2.5	10	1.2	10	–0.30	230	252	–0.50	4.5	0.4	536	114	6	15.5	0.5
270	3.5	–0.1	257.5	2.5	10	1.2	10	–0.30	240	262	–0.50	4.5	0.4	556	107	6	14.9	0.5
280	3.5	–0.1	267.5	2.5	10	1.2	10	–0.30	250	272	–0.50	4.5	0.4	578	101	6	14.4	0.5
290	3.5	–0.1	277.5	2.5	10	1.2	10	–0.30	260	282	–0.50	4.5	0.4	598	95.4	6	13.9	0.4
300	4.5	–0.2	284.5	2.5	10	1.5	12	–0.30	400	290	–0.50	5.5	0.5	694	230	7	34.2	0.6
310	4.5	–0.2	294	3	10	1.5	12	–0.30	412	300	–0.50	5.5	0.5	800	218	7	28.4	0.5
320	4.5	–0.2	304	3	10	1.5	12	–0.30	420	310	–0.50	5.5	0.5	824	207	7	27.6	0.5
340	4.5	–0.2	324	3	10	1.5	12	–0.30	446	330	–0.50	5.5	0.5	875	187	7	26	0.4
360	4.5	–0.2	343	3	10	1.5	12	–0.30	475	350	–0.50	5.5	0.5	930	169	7	24.5	0.4
370	4.5	–0.2	353	3	10	1.5	12	–0.30	485	360	–0.50	5.5	0.5	955	162	7	23.8	0.4
380	4.5	–0.2	363	3	10	1.5	12	–0.30	500	370	–0.50	5.5	0.5	955	154	7	23.2	0.4
400	4.5	–0.2	383	3	10	1.5	12	–0.30	525	390	–0.50	5.5	0.5	1040	144	7	22.1	0.3
